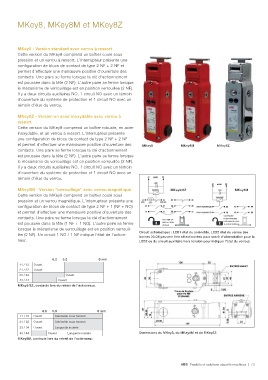

MKey8, MKey8M et MKey8Z

MKey8 - Version standard avec verrou à ressort
Cette version du MKey8 comprend un boîtier coulé sous
pression et un verrou à ressort. L'interrupteur présente une
configuration de blocs de contact de type 2 NF + 2 NF et
permet d'effectuer une manœuvre positive d'ouverture des
contacts. Une paire se ferme lorsque la clé d'actionnement
est poussée dans la tête (2 NF). L'autre paire se ferme lorsque
le mécanisme de verrouillage est en position verrouillée (2 NF).
Il y a deux circuits auxiliaires NO, 1 circuit NO avec un témoin
d'ouverture du système de protection et 1 circuit NO avec un
témoin d'état du verrou.

MKey8Z - Version en acier inoxydable avec verrou à
ressort
Cette version du MKey8 comprend un boîtier robuste, en acier
inoxydable, et un verrou à ressort. L'interrupteur présente
une configuration de blocs de contact de type 2 NF + 2 NF
et permet d'effectuer une manœuvre positive d'ouverture des MKey8 MKey8M MKey8Z
contacts. Une paire se ferme lorsque la clé d'actionnement
est poussée dans la tête (2 NF). L'autre paire se ferme lorsque
le mécanisme de verrouillage est en position verrouillée (2 NF).
Il y a deux circuits auxiliaires NO, 1 circuit NO avec un témoin
d'ouverture du système de protection et 1 circuit NO avec un
témoin d'état du verrou.

MKey8M - Version "verrouillage" avec verrou magnétique MKey8/8Z MKey8M
Cette version du MKey8 comprend un boîtier coulé sous
pression et un verrou magnétique. L'interrupteur présente une
configuration de blocs de contact de type 2 NF + 1 (NF + NO)
et permet d'effectuer une manœuvre positive d'ouverture des
SOLENOIDE
contacts. Une paire se ferme lorsque la clé d'actionnement
SYSTEME DE HORS TENSION
SYSTEME DE PRO-
est poussée dans la tête (1 NF + 1 NO). L'autre paire se ferme PROTECTION TECTION OUVERT
OUVERT
lorsque le mécanisme de verrouillage est en position verrouil-
Circuit schématique : LED1 état du solénoïde, LED2 état du verrou (les
lée (2 NF). Un circuit 1 NO / 1 NF indique l'état de l'action-
bornes 33-34 peuvent être sélectionnées pour servir d'alimentation pour la
neur. LED2 ou de circuit auxiliaire hors tension pour indiquer l'état du verrou).
6.0 5.0 0 mm
11 / 12 Ouvert
21 / 22 Ouvert
33 / 44 Ouvert
43 / 44 Ouvert
MKey8/8Z, contacts lors du retrait de l'actionneur.

6.0 5.0 0 mm
11 / 12 Ouvert Solénoïde sous tension
21 / 22 Ouvert Solénoïde sous tension
33 / 34 Ouvert Languette insérée
43 / 44 Ouvert Languette insérée Dimensions du MKey8, du MKey8M et du MKey8Z.
MKey8M, contacts lors du retrait de l'actionneur.
