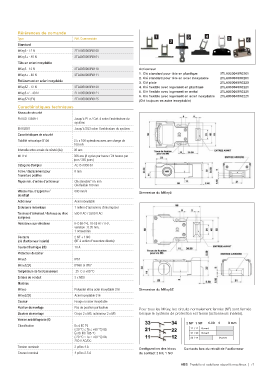

Rérérences de comande
1 3 4
Type Réf. Commerciale 5
2 6
Standard
MKey5 - 12 N 2TLA050003R0100
MKey5+ - 40 N 2TLA050003R0101
Tête en acier inoxydable
MKey5 - 12 N 2TLA050003R0110 Actionneur
1. Clé standard pour tête en plastique 2TLA050040R0201
MKey5+ - 40 N 2TLA050003R0111
2. Clé standard pour tête en acier inoxydable 2TLA050040R0201
Entièrement en acier inoxydable
3. Clé plate 2TLA050040R0220
MKey5Z - 12 N 2TLA050003R0120 4. Clé flexible avec logement en plastique 2TLA050040R0221
5. Clé flexible avec logement en métal 2TLA050040R0221
MKey5+Z - 40 N 2TLA050003R0121
6. Clé flexible avec logement en acier inoxydable 2TLA050040R0221
MKey5ZX (EX) 2TLA050003R0125
(Clé toujours en acier inoxydable)
Caractéristiques techniques
Niveau de sécurité
EN ISO 13849-1 Jusqu'à PL e / Cat. 4 selon l'architecture du
système
EN 62061 Jusqu'à SIL3 selon l'architecture du système
Caractéristiques de sécurité
Fiabilité mécanique B10d 2.5 x 106 opérations avec une charge de
100 mA
Intervalle entre essais de sûreté (vie) 35 ans
MTTFd 356 ans (8 cycles par heure / 24 heures par
jour / 365 jours)
Catégorie d'emploi AC15 A300 3A
Force / déplacement pour 6 mm
l'ouverture positive
Rayon min. d'entrée d'actionneur Clé standard 175 mm
Clé flexible 100 mm
Vitesse max. d'approche / 600 mm/s
Dimension du MKey5
de retrait
Actionneur Acier inoxydable
Endurance mécanique 1 million d'opérations d'interrupteur
Tensions d'isolement / de tenue au choc 500 V AC / 2500 V AC
assignées
Résistance aux vibrations IEC 68-2-6, 10-55 Hz+1 Hz,
variation : 0.35 mm,
1 octave/min
Contacts 2 NF + 1 NO
(clé d'actionneur insérée) (NF à action d'ouverture directe)
Courant thermique (lth) 10 A
Protection de boîtier
MKey5 IP67
MKey5Z(X) IP69K et IP67
Température de fonctionnement -25 C à +80 °C
Entrées de conduit 3 x M20
Matériau
MKey5 Polyester et/ou acier inoxydable 316 Dimension du MKey5Z
MKey5Z(X) Acier inoxydable 316
Couleur Rouge ou acier inoxydable
Position de montage Pas de position particulière
Pour tous les MKey, les circuits normalement fermés (NF) sont fermés
Boulons de montage Corps 2 x M5, actionneur 2 x M5 lorsque le système de protection est fermé (actionneurs insérés).
Version antidé?agrante (X)
2 NF 1 NF 6.80 6 0 mm
Classification Ex d IIC T6
(-20 °C = Ta = +60 °C) Gb 11 / 12 Ouvert
Ex tb IIIC T85 °C 21 / 22 Ouvert
(-20 °C = Ta = +60 °C) Db 33 / 44 Ouvert
250 V AC/DC
Tension nominale 2 pôles 4 A
Configuration des blocs Contacts lors du retrait de l'actionneur
Courant nominal 4 pôles 2.5 A de contact 2 NF, 1 NO
