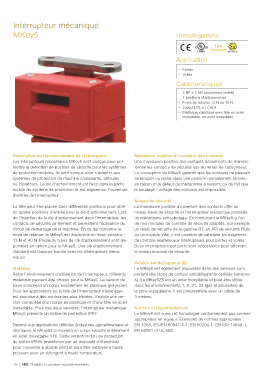

Interrupteur mécanique

MKey5 Homologations

TÜV
Rheinland
(Versions X)
Application

– Portes
– Volets

Caractéristiques
– 2 NF + 1 NO (actionneur inséré)
– 4 positions d'actionnement
– Force de retenue 12 N ou 40 N
– Jusqu'à PL e / Cat.4
– Plastique, plastique avec tête en acier
inoxydable, ou acier inoxydable

Description du fonctionnement de l'interrupteur Manœuvre positive d'ouverture des contacts
Les interrupteurs mécaniques MKey5 sont conçus pour per- Une manœuvre positive des contacts déconnecte de manière
mettre la détection de position de sécurité pour les systèmes forcée les contacts de sécurité lors du retrait de l'actionneur.
de protection mobiles. Ils sont conçus pour s'adapter aux La conception du MKey5 garantit que les contacts ne peuvent
systèmes de protection de machine coulissants, articulés se bloquer ou rester dans une position normalement fermée,
ou élévateurs. La clé d'actionnement est fixée dans la partie en raison d'un défaut du mécanisme à ressort, ou du fait que
mobile du système de protection et est alignée sur l'ouverture le soudage / collage des contacts est impossible.
d'entrée de l'interrupteur.
Niveau de sécurité
La tête peut être placée dans différentes positions pour obte- La manœuvre positive d'ouverture des contacts offre un
nir quatre positions d'entrée pour la clé d'actionnement. Lors niveau élevé de sécurité et l'interrupteur mécanique possède
de l'insertion de la clé d'actionnement dans l'interrupteur, les un mécanisme antisabotage. En combinant le MKey5 à l'un
contacts de sécurité se ferment et permettent l'activation du de nos modules de contrôle de sécurité adaptés, par exemple
circuit de démarrage de la machine. En ce qui concerne la un relais de sécurité de la gamme RT, un API de sécurité Pluto
force de retenue, le MKey5 est disponible en deux versions : ou un module Vital, il est possible de satisfaire les exigences
12 N et 40 N. Plusieurs types de clé d'actionnement sont dis- de contrôle relatives aux interrupteurs pour portes et volets.
ponibles en option pour le MKey5. Une clé d'actionnement Deux interrupteurs par porte sont nécessaires pour atteindre
standard est toujours fournie avec les interrupteurs méca- le niveau maximal de sécurité.
niques.
Version antidéflagrante (X)
Matériau Le MKey5 est également disponible dans des versions com-
Selon l'environnement d'utilisation de l'interrupteur, différents portant des blocs de contact antidéflagrants certifiés (versions
matériaux peuvent être choisis pour le MKey5. La version de X). Le MKey5ZX est en acier inoxydable et peut être utilisé
base comprend un corps entièrement en plastique (polyester). dans les environnements 1, 2, 21, 22 (gaz et poussière) de
Pour les applications où la tête de l'interrupteur mécanique la zone européenne. Il est préassemblé avec un câble de
est soumise à des contraintes plus élevées, il existe une ver- 3 mètres.
sion composée d'un corps en plastique et d'une tête en acier
inoxydable. Pour ces deux versions, l'interrupteur mécanique Normes et réglementations
MKey5 présente un indice de protection IP67. Le MKey5 est conçu et homologué conformément aux normes
appropriées en vigueur. Exemples de normes appropriées :
Destiné aux applications difficiles (industries agroalimentaire et EN 1088, IEC/EN 60947-5-1, EN 60204-1, EN ISO 13849-1,
chimique), le MKey5Z comprend un corps robuste entièrement EN 62061 et UL 508.
en acier inoxydable 316. Cette version inclut une protection
de boîtier IP69K (maintenue par un dispositif d'étanchéité
pour couvercle à double joint) et peut être nettoyée à haute
pression avec un détergent à haute température.
