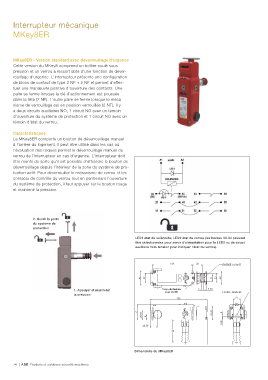

Interrupteur mécanique

MKey8ER

MKey8ER - Version standard avec déverrouillage d'urgence
Cette version du MKey8 comprend un boîtier coulé sous
pression et un verrou à ressort doté d'une fonction de déver-
rouillage d'urgence. L'interrupteur présente une configuration
de blocs de contact de type 2 NF + 2 NF et permet d'effec-
tuer une manœuvre positive d'ouverture des contacts. Une
paire se ferme lorsque la clé d'actionnement est poussée
dans la tête (2 NF). L'autre paire se ferme lorsque le méca-
nisme de verrouillage est en position verrouillée (2 NF). Il y
a deux circuits auxiliaires NO, 1 circuit NO avec un témoin
d'ouverture du système de protection et 1 circuit NO avec un
témoin d'état du verrou.

Caractéristiques
Le MKey8ER comporte un bouton de déverrouillage manuel
à l'arrière du logement. Il peut être utilisé dans les cas où
l'évaluation des risques permet le déverrouillage manuel du
verrou de l'interrupteur en cas d'urgence. L'interrupteur doit
être monté de sorte qu'il est possible d'atteindre le bouton de
déverrouillage depuis l'intérieur de la zone du système de pro-
tection actif. Pour déverrouiller le mécanisme de verrou et les
contacts de contrôle du verrou tout en permettant l'ouverture
du système de protection, il faut appuyer sur le bouton rouge
et maintenir la pression.

2. Ouvrir la porte
du système de
protection

LED1 état du solénoïde, LED2 état du verrou (les bornes 33-34 peuvent
être sélectionnées pour servir d'alimentation pour la LED2 ou de circuit
auxiliaire hors tension pour indiquer l'état du verrou).

124 32 ENTREE AVANT

46 30 21 30 40

1. Appuyer et maintenir Trous de fixation 5 9.50
pour vis M5 ENTREE ARRIERE
la pression
176 21

47 41.50 5
28.50 16
9.50
23.50
70

Dimensions du MKey8ER
