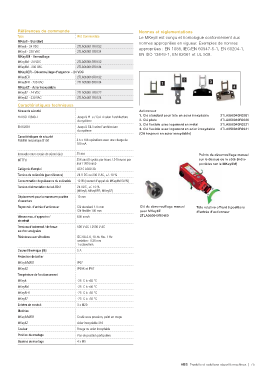

Références de commande Normes et réglementations
Type Réf. Commerciale Le MKey8 est conçu et homologué conformément aux
MKey8 - Standard
normes appropriées en vigueur. Exemples de normes
MKey8 - 24 VDC 2TLA050011R0132
appropriées : EN 1088, IEC/EN 60947-5-1, EN 60204-1,
MKey8 - 230 VAC 2TLA050011R0134
EN ISO 13849-1, EN 62061 et UL 508.
MKey8M - Verrouillage
MKey8M - 24 VDC 2TLA050013R0132
MKey8M - 230 VAC 2TLA050013R0134
MKey8ER - Déverrouillage d'urgence - 24 VDC
MKey8ER 2TLA050015R0132
2
MKey8ER - 230 VAC 2TLA050015R0134 1 3
MKey8Z - Acier inoxydable 4
MKey8Z - 24 VDC 2TLA050011R0122
MKey8Z - 230 VAC 2TLA050011R0124
Caractéristiques techniques
Niveau de sécurité Actionneur
1. Clé standard pour tête en acier inoxydable 2TLA050040R0201
EN ISO 13849-1 Jusqu'à PL e / Cat. 4 selon l'architecture
du système 2. Clé plate 2TLA050040R0220
3. Clé flexible avec logement en métal 2TLA050040R0221
EN 62061 Jusqu'à SIL3 selon l'architecture
du système 4. Clé flexible avec logement en acier inoxydable 2TLA050040R0221
(Clé toujours en acier inoxydable)
Caractéristiques de sécurité
Fiabilité mécanique B10d 2.5 x 106 opérations avec une charge de
100 mA
Intervalle entre essais de sûreté (vie) 35 ans Points de déverrouillage manuel
MTTFd 356 ans (8 cycles par heure / 24 heures par sur le dessus ou le côté (indis-
jour / 365 jours) ponibles sur le MKey8M)
Catégorie d'emploi AC15 A300 3A
Tension du solénoïde (par référence) 24 V DC ou 230 V AC, +/- 10 %
Consommation de puissance du solénoïde 12 W (courant d'appel du MKey8M 50 W)
Tension d'alimentation de la LED 2 24 VDC, +/- 10 %
(MKey8, MKey8ER, MKey8Z)
Déplacement pour la manœuvre positive 10 mm
d'ouverture
Rayon min. d'entrée d'actionneur Clé standard 175 mm Clé de déverrouillage manuel Tête rotative offrant 8 positions
Clé flexible 100 mm pour MKey8Z d'entrée d'actionneur
Vitesse max. d'approche / 600 mm/s 2TLA050040R0400
de retrait
Tensions d'isolement / de tenue 600 V AC / 2500 V AC
au choc assignées
Résistance aux vibrations IEC 68-2-6, 10-55 Hz+ 1 Hz
variation : 0.35 mm
1 octave/min.
Courant thermique (lth) 5 A
Protection de boîtier
MKey8/M/ER IP67
MKey8Z IP69K et IP67
Température de fonctionnement
MKey8 -25 C à +55 °C
MKey8M -25 C à +40 °C
MKey8ER -25 C à +55 °C
MKey8Z -25 C à +55 °C
Entrées de conduit 3 x M20
Matériau
MKey8/M/ER Coulé sous pression, peint en rouge
MKey8Z Acier inoxydable 316
Couleur Rouge ou acier inoxydable
Position de montage Pas de position particulière
Boulons de montage 4 x M5

ABB Produits et solutions sécurité machines | 75
