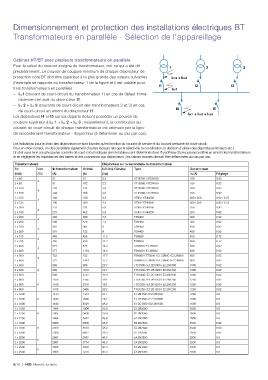

Dimensionnement et protection des installations électriques BT
Transformateurs en parallèle - Sélection de l'appareillage
Cabines HT/BT avec plusieurs transformateurs en parallèle
Pour le calcul du courant assigné du transformateur, voir ce qui a été dit
précédemment. Le pouvoir de coupure minimum de chaque disjoncteur de
protection côté BT doit être supérieur à la plus grande des valeurs suivantes
(l'exemple se rapporte au transformateur 1 de la figure et il est valable pour
trois transformateurs en parallèle) :
– Icc1 (courant de court-circuit du transformateur 1) en cas de défaut immé-
diatement en aval du disjoncteur I1.
– Icc 2 + I cc 3 (courants de court-circuit des transformateurs 2 et 3) en cas
de court-circuit en amont du disjoncteur I1.
Les disjoncteurs I4 et I5 sur les départs doivent posséder un pouvoir de
coupure supérieur à I cc 1 + I cc 2 + I cc 3 ; naturellement, la contribution au
courant de court-circuit de chaque transformateur est atténuée par la ligne
de raccordement transformateur - disjoncteur (à déterminer au cas par cas).
Les indications pour le choix des disjoncteurs ne sont fournies qu'en fonction du courant de service et du courant présumé de court-circuit.
Pour un choix correct, on doit considérer également d'autres facteurs tels que la sélectivité, la coordination, la décision d'utiliser des disjoncteurs limiteurs etc.)
On doit aussi tenir compte que les courants de court-circuit indiqués dans le tableau sont déterminés dans l'hypothèse d'une puissance infinie en amont des transformateurs
et en négligeant les impédances des barres et des connexions aux disjoncteurs ; les valeurs exactes devront être déterminées au cas par cas.
Transformateurs Disjoncteur sur le secondaire du transformateur
Sn Ucc Ib transformateur Ib total Ik3 disj. Général Type Déclencheur
(kVA) (%) (A) (A) (kA) In (A) Réglage
1 x 63 91 91 2.2 XT1B160 / XT2N160 100 0.92
4
2 x 63 91 182 2.2 XT1B160 / XT2N160 100 0.92
1 x 100 144 144 3.6 XT1B160 / XT2N160 160 0.92
4
2 x 100 144 288 3.6 XT1B160 / XT2N160 160 0.92
1 x 125 180 180 4.5 XT3N / XT4N250 200 / 250 0.92 / 0.72
4
2 x 125 180 360 4.5 XT3N / XT4N250 200 / 250 0.92 / 0.72
1 x 160 231 231 5.8 XT3N / XT4N250 250 0.92
4
2 x 160 231 462 5.8 XT3N / XT4N250 250 0.92
1 x 200 289 289 7.2 T5N400 320 0.92
4
2 x 200 289 578 7.2 T5N400 320 0.92
1 x 250 361 361 9 T5N400 400 0.92
4
2 x 250 361 722 9 T5N400 400 0.92
1 x 315 455 455 11.2 T5N630 630 0.72
4
2 x 315 455 910 11.2 T5N630 630 0.72
1 x 400 577 577 14.3 T6N630 / E1.2B630 630 0.92
4
2 x 400 577 1154 14.3 T6N630 / E1.2B630 630 0.92
1 x 500 722 722 17.7 T6N800 / T7S800 / E1.2B800 / E2.2N800 800 0.92
4
2 x 500 722 1444 17.7 T6N800 / T7S800 / E1.2B800 / E2.2N800 800 0.92
1 x 630 909 909 22.7 T7S1000 / E1.2B1000 / E2.2N1000 1000 0.92
2 x 630 4 909 1818 22.7 T7S1000 / E1.2B1000 / E2.2N1000 1000 0.92
3 x 630 909 2727 45.4 T7S1000 / E1.2C1000 / E2.2N1000 1000 0.92
1 x 800 1155 1155 19.1 T7S1250 / E1.2B1250 / E2.2N1250 1250 0.92
2 x 800 6 1155 2310 19.1 T7S1250 / E1.2B1250 / E2.2N1250 1250 0.92
3 x 800 1155 3465 38.2 T7S1250 / E1.2B1250 / E2.2N1250 1250 0.92
1 x 1000 1443 1443 24.1 E1.2B1600 / E2.2B1600 1600 0.9
2 x 1000 6 1443 2686 24.1 E1.2B1600 / E2.2B1600 1600 0.9
3 x 1000 1443 4329 48.2 E1.2C1600 / E2.2N1600 1600 0.9
1 x 1250 1804 1804 29.8 E2.2B2000 2000 0.9
2 x 1250 6 1804 3608 29.8 E2.2B2000 2000 0.9
3 x 1250 1804 5412 59.6 E2.2N2000 2000 0.9
1 x 1600 2309 2309 38.2 E2.2N2500 2500 0.92
2 x 1600 6 2309 4618 38.2 E2.2N2500 2500 0.92
3 x 1600 2309 6927 76.4 E2.2S2500 2500 0.92
1 x 2000 2887 2887 48.3 E4.2N3200 3200 0.9
6
2 x 2000 2887 5774 48.3 E4.2N3200 3200 0.9
1 x 2500 3608 3608 60.3 E4.2N4000 4000 0.9
6
2 x 2500 3608 7216 60.3 E4.2N4000 4000 0.9
9/76 | ABB Marché tertiaire
