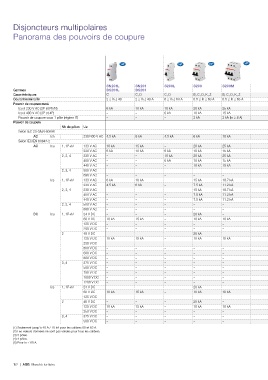

Page 12 - 1TXH000220C0301 - Marche Tertiaire Ed2014

Disjoncteurs multipolaires
Panorama des pouvoirs de coupure

SN201L SN201 S200L S200 S200M
Gammes DS201L DS201
Caractéristiques C C, D C, D B, C, D, K, Z B, C, D, K, Z
Courant nominal In 2 ≤ In ≤ 40 2 ≤ In ≤ 40 A 6 ≤ In ≤ 63 A 0.5 ≤ In ≤ 63 A 0.5 ≤ In ≤ 63 A
Pouvoir de coupure maxi.
Icu à 230 V AC (2P et Ph/N) 6 kA 10 kA 10 kA 20 kA 25 kA
Icu à 400 V AC (3P et 4P) – – 6 kA 10 kA 15 kA
Pouvoir de coupure sous 1 pôle (régime IT) –––3 kA3 kA (In ≥ 8 A)
Pouvoir de coupure
Nb de pôles Ue
Selon IEC 23-3/EN 60898
AC Icn 230/400 V AC 4.5 kA 6 kA 4.5 kA 6 kA 10 kA
Selon IEC/EN 60947-2
AC Icu 1, 1P+N 133 V AC 10 kA 15 kA – 20 kA 25 kA
230 V AC 6 kA 10 kA 6 kA 10 kA 15 kA
2, 3, 4 230 V AC – – 10 kA 20 kA 25 kA
400 V AC – – 6 kA 10 kA 15 kA
440 V AC – – – 10 kA 15 kA
2, 3, 4 500 V AC – ––––
690 V AC –––––
Ics 1, 1P+N 133 V AC 6 kA 10 kA – 15 kA 18.7 kA
230 V AC 4.5 kA 6 kA – 7.5 kA 11.2 kA
2, 3, 4 230 V AC – – – 15 kA 18.7 kA
400 V AC – – – 7.5 kA 11.2 kA
440 V AC – – – 7.5 kA 11.2 kA
2, 3, 4 500 V AC – ––––
690 V AC –––––
DC Icu 1, 1P+N 24 V DC – – – 20 kA –
60 V DC 10 kA 15 kA – 10 kA 10 kA
125 V DC –––––
250 V DC –––––
2 48 V DC – – – 20 kA –
125 V DC 10 kA 15 kA – 10 kA 10 kA
250 V DC –––––
500 V DC –––––
600 V DC –––––
800 V DC –––––
3, 4 375 V DC – ––––
500 V DC –––––
750 V DC –––––
1000 V DC –––––
1200 V DC –––––
Ics 1, 1P+N 24 V DC – – – 20 kA –
60 V DC 10 kA 15 kA – 10 kA 10 kA
125 V DC –––––
2 48 V DC – – – 20 kA –
125 V DC 10 kA 15 kA – 10 kA 10 kA
250 V DC –––––
3, 4 375 V DC – ––––
500 V DC –––––
(1) Seulement jusqu'à 40 A / 10 kA pour les calibres 50 et 63 A.
(2) Les valeurs données ne sont pas valides pour tous les calibres.
(3) 3 pôles.
(4) 4 pôles.
(5) Pour In ≤ 80 A.
