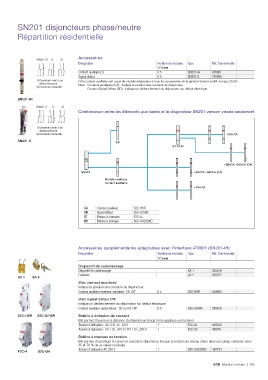

SN201 disjoncteurs phase/neutre
Répartition résidentielle
Accessoires
SN201-IH 1) 2)
Désignation Nombre de modules Type Réf. Commerciale
17.5 mm
Contact auxiliair e (1) 0.5 SN201-IH 470901
Signal défaut 0.5 SN201-S 470900
1) Ouverture suite à un (1) le contact auxiliaire sert aussi de module adaptateur à tous les accessoires de la gamme System proM compact S200
déclenchement Nota : Contacts auxiliaires (CA) : indique la position des contacts du disjoncteur.
2) Ouverture manuelle
Contact Signal Défaut (SD) : indique un déclenchement du disjoncteur sur défaut électrique.
SN201-IH
SN201-S 1) 2)
Combinaison entre les éléments auxiliaires et le disjoncteur SN201 version vissée seulement
1) Ouverture suite à un
déclenchement
2) Ouverture manuelle +CA+CA
SN201-S SD
ST-F/UR
+SD/CA +SD/CA (CA)
SN201 +SD/CA +SD/CA (CA)
Module interface
contact auxiliaire
+CA+CA
CA Contact auxiliaire S2C-H6R
SD Signal défaut S2C-S/H6R
ST Bobine à émission F2C-A..
UR Bobine à manque S2C-UA230AC
Accessoires supplémentaires adaptables avec l'interface 470901 (SN201-IH)
Désignation Nombre de modules Type Réf. Commerciale
17.5 mm
Dispositif de cadenassage
Dispositif de cadenassage SA 1 335876
Cadenas SA 2 335877
SA 1 SA 2
Bloc contact auxiliaire
Indique la position des contacts du disjoncteur
Contact auxiliaire inverseur standard : CA O/F 0.5 S2C-H6R 359600
Bloc signal défaut O/F
Indique un déclenchement du disjoncteur sur défaut électrique
Contact auxiliaire signal défaut : SD ou CA O/F 0.5 S2C-S/H6R 359610
S2C-H6R S2C-S/H6R Bobine à émission de courant
Elle permet l'ouverture à distance du disjoncteur lorsqu'on lui applique une tension
Tension d'utilisation : AC / DC 12…60 V 1 F2C-A1 459700
Tension d'utilisation : AC 110…415 V / DC 110…250 V 1 F2C-A2 459701
Bobine à manque de tension
Elle permet de protéger le circuit en ouvrant le disjoncteur lorsque la tension du réseau chute dans une plage comprise entre
35 et 70 % de sa valeur nominale
Tension d'utilisation AC 230 V 1 S2C-UA230AC 459734
F2C-A S2C-UA
