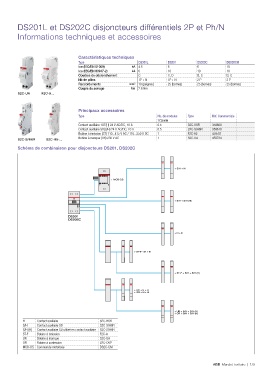

DS201L et DS202C disjoncteurs différentiels 2P et Ph/N
Informations techniques et accessoires

Caractéristiques techniques
Type DS201L DS201 DS202C DS202CM
Icn (IEC/EN 61009) kA 4.5 6 6 10
Icu (IEC/EN 60947-2) kA 6101010
Courbes de déclenchement C C, D B, C B, C
Nb de pôles 1P + N 1P + N 2 P 2 P
Raccordements mm² 10 (peignes) 25 (bornes) 25 (bornes) 25 (bornes)
Couple de serrage Nm 2.8 Nm
S2C-UA F2C-A...

Principaux accessoires
Type Nb. de modules Type Réf. Commerciale
17.5 mm
Contact auxiliair e 1OF(H) 24 V AC/DC, 10 A 0.5 S2C-H6R 359600
Contact auxiliaire SD(S/H) 24 V AC/DC, 10 A 0.5 S2C-S/H6R 359610
Bobine à émission (ST) 110...415 V AC / 110...250 V DC 1 F2C-A2 459701
S2C-S/H6R S2C-H6-... Bobine à manque (UR) 230 V AC 1 S2C-UA 459734

Schéma de combinaison pour disjoncteurs DS201, DS202C

+ S/H + H

+ MOD-DS

+ S/H + S/H (H)

DS201
DS202C

+ H + H

+ ST-F + H + H

+ ST-F + S/H + S/H (H)

+ UR + H + H
+ OR + H + H

+ UR + S/H + S/H (H)
+ OR + S/H + S/H (H)
H Contact auxiliaire S2C-H6R
S/H Contact auxiliaire SD S2C-S/H6R
S/H (H) Contact auxiliaire SD utilisé en contact auxiliaire S2C-S/H6R
ST-F Bobine à émission F2C-A
UR Bobine à manque S2C-UA
OR Bobine à surtension S2C-OVP
MOD-DS Commande motorisée DS2C-CM

ABB Marché tertiaire | 1/9
