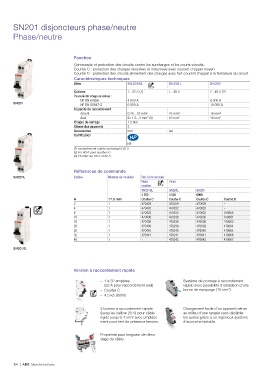

Page 14 - 1TXH000220C0301 - Marche Tertiaire Ed2014
P. 14
SN201 disjoncteurs phase/neutre
Phase/neutre
Fonction
Commande et protection des circuits contre les surcharges et les courts-circuits.
Courbe C : protection des charges résistives et inductives avec courant d'appel moyen.
Courbe D : protection des circuits alimentant des charges avec fort courant d'appel à la fermeture du circuit.
Caractéristiques techniques
Série SN201SL SN201L SN201
Calibres 1...32 A (1) 1...40 A 2...40 A (2)
Pouvoir de coupure selon :
NF EN 60898 4 500 A 6 000 A
SN201 NF EN 60947-2 6 000 A 10 000 A
Capacité de raccordement
Amont 0.75...10 mm² 16 mm² 16 mm²
Aval 2x 1.5...4 mm² (3) 16 mm² 16 mm²
Couple de serrage 1.2 Nm
Classe des appareils 3
Accessoires non oui
Certification
NF
(1) raccordement rapide aval jusqu'à 20 A
(2) 6 à 40 A pour courbes D
(3) 16 mm² sur 25 A et 32 A.
Références de commande
SN201L Calibre Nombre de modules Réf. Commerciale
Racc. Vissé
rapides
SN201SL SN201L SN201
4 500 4 500 6000
A17.5 mmCourbe C Courbe C Courbe C Courbe D
2 1 470429 470229 470629 –
4 1 470432 470232 470632 –
6 1 470433 470233 470633 470658
10 1 470436 470236 470636 470661
16 1 470438 470238 470638 470663
20 1 470439 470239 470639 470664
25 1 470440 470240 470640 470665
32 1 470441 470241 470641 470666
40 1 - 470242 470642 470667
SN201SL
Version à raccordement rapide
– 1 à 32 ampères Système de pontage à raccordement
(20 A pour raccordement aval) rapide avec possibilité d'utilisation d'une
– Courbe C borne de repiquage (10 mm²).
– 4.5 kA (6000)
2 bornes à raccordement rapide Changement facile d'un appareil même
(jusqu'au calibre 20 A) pour câble au milieu d'une rangée sans décâbler
rigide jusqu'à 4 mm² avec emplace- les autres grâce à un ingénieux système
ment pour test de présence tension. d'accroche bistable.
Empreinte pour longueur de dénu-
dage du câble.
1/4 | ABB Marché tertiaire
