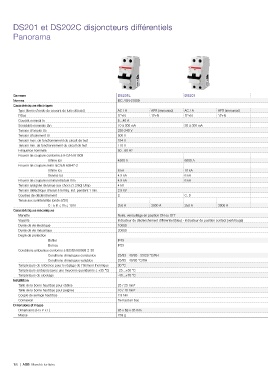

Page 16 - 1TXH000220C0301 - Marche Tertiaire Ed2014
P. 16
DS201 et DS202C disjoncteurs différentiels
Panorama
Gammes DS201L DS201
Normes IEC / EN 61009
Caractéristiques électriques
Type (forme d'onde du courant de fuite détecté) AC / A APR (immunisé) AC / A APR (immunisé)
Pôles 1P+N 1P+N 1P+N 1P+N
Courant nominal In 6…40 A
Sensibilité nominale IΔn 10 à 300 mA 30 à 300 mA
Tension d'emploi Ue 230-240 V
Tension d'isolement Ui 500 V
Tension max. de fonctionnement du circuit de test 254 V
Tension min. de fonctionnement du circuit de test 110 V
Fréquence nominale 50…60 Hz
Pouvoir de coupure conforme à IEC/EN 61009
Ultime Icn 4500 A 6000 A
Pouvoir de coupure selon IEC/EN 60947-2
Ultime Icu 6 kA 10 kA
Service Ics 4.5 kA 6 kA
Pouvoir de coupure nominal résiduel IΔm 4.5 kA 6 kA
Tension assignée de tenue aux chocs (1.2/50) Uimp 4 kV
Tension diélectrique d'essai à la fréq. ind. pendant 1 min. 2.5 kV
Courbes de déclenchement C C, D
Tenue aux surintensités (onde 8/20)
C : 5 In ≤ Im ≤ 10 In 250 A 3000 A 250 A 3000 A
Caractéristiques mécaniques
Manette Noire, verrouillage en position ON ou OFF
Voyants Indicateur de déclenchement différentiel (bleu) - indicateur de position contact (vert/rouge)
Durée de vie électrique 10000
Durée de vie mécanique 20000
Degré de protection
Boîtier IP4X
Bornes IP2X
Conditions ambiantes conforme à IEC/EN 60068-2-30
Conditions climatiques constantes 23/83 - 40/93 - 55/20 °C/RH
Conditions climatiques variables 25/95 - 40/95 °C/RH
Température de référence pour le réglage de l'élément thermique 30 °C
Température ambiante (avec une moyenne quotidienne ≤ +35 °C) -25…+55 °C
Température de stockage -40…+70 °C
Installation
Taille de la borne haut/bas pour câbles 25 / 25 mm²
Taille de la borne haut/bas pour peignes 10 / 10 mm²
Couple de serrage haut/bas 2.8 Nm
Connexion De haut en bas
Dimensions et masse
Dimensions (H x P x L) 85 x 69 x 35 mm
Masse 239 g
1/6 | ABB Marché tertiaire
