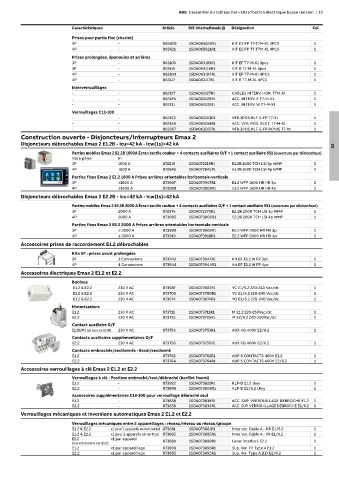

ABB L'essentiel du tableautier – Distribution électrique basse tension | 13

Caractéristiques Article Réf. internationale @ Désignation Col.
Prises pour partie fixe (chariot)
3P - 065620 1SDA065620R1 KIT ES FP T7-T7M-X1 3PCS 1
4P - 065621 1SDA065621R1 KIT ES FP T7-T7M-X1 4PCS 1
Prises prolongées, épanouies et arrières
3P - 063103 1SDA063103R1 KIT EF T7-M-X1 3pcs 1
3P - 063116 1SDA063116R1 KIT R T7-M-X1 3pcs 1
4P - 063104 1SDA063104R1 KIT EF T7-M-X1 4PCS 1
4P - 063117 1SDA063117R1 KIT R T7-M-X1 4PCS 1
Interverrouillages
- - 062127 1SDA062127R1 CABLES INTERV. HOR. T7M-X1 1
- - 062129 1SDA062129R1 ACC. INTERV. F T7-M-X1 1
- - 062131 1SDA062131R1 ACC. INTERV. W T7-M-X1 1
Verrouillages C13-100
- - 062153 1SDA062153R1 VER.3POS.KLF-S-FP T7-X1 1
- - 062158 1SDA062158R1 ACC. VER. POS. SECT. T7-M-X1 1
- - 063567 1SDA063567R1 VER.3POS.KLF-S-FP RONIS T7-X1 1
Construction ouverte - Disjoncteurs/interrupteurs Emax 2
Disjoncteurs débrochables Emax 2 E1.2B - Icu=42 kA - Icw(1s)=42 kA
02
Parties mobiles Emax 2 E1.2B 1600A Écran tactile couleur + 4 contacts auxiliaires O/F + 1 contact auxiliaire S51 (ouverture par déclencheur)
Nbre pôles In
3P 1600 A 072215 1SDA072215R1 E1.2B 1600 TCH LSI 3p WMP 1
4P 1600 A 072845 1SDA072845R1 E1.2B 1600 TCH LSI 4p WMP 1
Parties fixes Emax 2 E1.2 1600 A Prises arrières orientables horizontale-verticale
3P ≤1600 A 073907 1SDA073907R1 E1.2 WFP 1600 HR HR 3p 1
4P ≤1600 A 073908 1SDA073908R1 E1.2 WFP 1600 HR HR 4p 1
Disjoncteurs débrochables Emax 2 E2.2B - Icu=42 kA - Icw(1s)=42 kA
Parties mobiles Emax 2 E2.2B 2000 A Écran tactile couleur + 4 contacts auxiliaires O/F + 1 contact auxiliaire S51 (ouverture par déclencheur)
3P 2000 A 072375 1SDA072375R1 E2.2B 2000 TCH LSI 3p WMP 1
4P 2000 A 073005 1SDA073005R1 E2.2B 2000 TCH LSI 4p WMP 1
Parties fixes Emax 2 E2.2 2000 A Prises arrières orientables horizontale-verticale
3P ≤ 2000 A 073909 1SDA073909R1 E2.2 WFP 2000 HR HR 3p 1
4P ≤ 2000 A 073910 1SDA073910R1 E2.2 WFP 2000 HR HR 4p 1
Accessoires prises de raccordement E1.2 débrochables
Kits EF : prises avant prolongées
3P 3 Connexions 073943 1SDA073943R1 Kit EF E1.2 W FP 3pc 1
4P 4 Connexions 073944 1SDA073944R1 Kit EF E1.2 W FP 4pc 1
Accessoires électriques Emax 2 E1.2 et E2.2
Bobines
E1.2 & E2.2 230 V AC 073687 1SDA073687R1 YC E1/6.2 220-240 Vac/dc 1
E1.2 & E2.2 230 V AC 073700 1SDA073700R1 YU E1/6.2 220-240 Vac/dc 1
E1.2 & E2.2 230 V AC 073674 1SDA073674R1 YO E1/6.2 220-240 Vac/dc 1
Motorisations
E1.2 230 V AC 073711 1SDA073711R1 M E1.2 220-250Vac/dc 1
E2.2 230 V AC 073725 1SDA073725R1 M E2/6.2 220-250Vac/dc 1
Contact auxiliaire O/F
E2.2B/MS (de base sur E2.2B) 230 V AC 073753 1SDA073753R1 AUX 4Q 400V E2/6.2 1
Contacts auxiliaires supplémentaires O/F
E2.2 230 V AC 073756 1SDA073756R1 AUX 6Q 400V E2/6.2 1
Contacts embrochés/sectionnés - Essai/sectionné
E1.2 073762 1SDA073762R1 AUP 6 CONTACTS 400V E1.2 1
E2.2 073764 1SDA073764R1 AUP 5 CONTACTS 400V E2/6.2 1
Accessoires verrouillages à clé Emax 2 E1.2 et E2.2
Verrouillages à clé - Position embroché/test/débroché (barillet fourni)
E1.2 - 073822 1SDA073822R1 KLP-D E1.2 1key 1
E2.2 - 073806 1SDA073806R1 KLP-D E2/6.2 1Key 1
Accessoires supplémentaires C13-100 pour verrouillage débroché seul
E1.2 - 073838 1SDA073838R1 ACC. SUP. VERROUILLAGE DEBROCHE E1.2 1
E2.2 - 073839 1SDA073839R1 ACC. SUP. VERROUILLAGE DEBROCHE E2/6.2 1
Verrouillages mécaniques et inversions automatiques Emax 2 E1.2 et E2.2
Verrouillages mécaniques entre 2 appareillages : réseau/réseau ou réseau/groupe
E1.2 & E2.2 x1 pour 2 appareils en horizontal 073881 1SDA073881R1 Inter ver. Cable A - HR E1/6.2 1
E1.2 & E2.2 x1 pour 2 appareils en vertical 073885 1SDA073885R1 Inter ver. Cable A - VR E1/6.2 1
E2.2 x1 par appareil
(pas nécessaire sur E1.2) 073889 1SDA073889R1 Lever interlock E2.2 1
E1.2 x1 par appareillage 073896 1SDA073896R1 Sup. Ver. FP Type A E1.2 1
E2.2 x1 par appareillage 073895 1SDA073895R1 Sup. Ver. Type A,B,D E2/6.2 1
