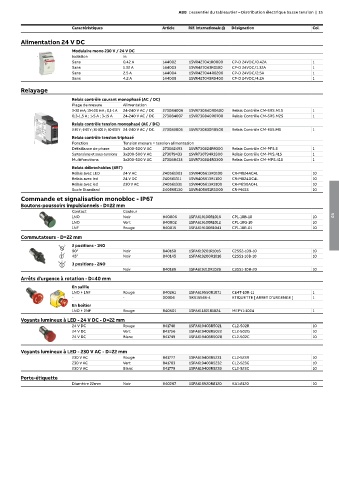

ABB L'essentiel du tableautier – Distribution électrique basse tension | 15

Caractéristiques Article Réf. internationale @ Désignation Col.
Alimentation 24 V DC
Modulaire mono 230 V / 24 V DC
2CDC 271 025 F0b07 Isolation In 144002 1SVR427041R0000 CP-D 24VDC/0.42A 1
0.42 A
Sans
Sans 1.32 A 144003 1SVR427043R0100 CP-D 24VDC/1.32A 1
Sans 2.5 A 144004 1SVR427044R0200 CP-D 24VDC/2.5A 1
Sans 4.2 A 144005 1SVR427045R0400 CP-D 24VDC/4.2A 1
Relayage
Relais contrôle courant monophasé (AC / DC)
Plage de mesure Alimentation
3-30 mA; 10-100 mA ; 0,1-1 A 24-240 V AC / DC 273084006 1SVR730840R0600 Relais Contrôle CM-SRS.M1S 1
0,3-1,5 A ; 1-5 A ; 3-15 A 24-240 V AC / DC 273084007 1SVR730840R0700 Relais Contrôle CM-SRS.M2S 1
Relais contrôle tension monophasé (AC / DC)
3-30 V ; 6-60 V ; 30-300 V ; 60-600 V 24-240 V AC / DC 273083005 1SVR730830R0500 Relais Contrôle CM-ESS.MS 1
Relais contrôle tension triphasé
Fonction Tension mesure = tension alimentation
Défaillance de phase 3x200-500 V AC 273082493 1SVR730824R9300 Relais Contrôle CM-PFS.S 1
Surtensions et sous-tensions 3x200-500 V AC 273079433 1SVR730794R3300 Relais Contrôle CM-PVS.41S 1
Multifonctions 3x200-500 V AC 273088433 1SVR730884R3300 Relais Contrôle CM-MPS.41S 1
Relais débrochables (4RT)
Relais avec LED 24 V AC 240561301 1SVR405613R0100 CR-M024AC4L 10
Relais avec led 24 V DC 240561311 1SVR405613R1100 CR-M024DC4L 10
Relais avec led 230 V AC 240561331 1SVR405613R3100 CR-M230AC4L 10
Socle Standard - 240565130 1SVR405651R3000 CR-M4SS 10
Commande et signalisation monobloc - IP67
Boutons-poussoirs impulsionnels - D=22 mm
Contact Couleur
1NO Noir 840006 1SFA619100R1016 CP1-10B-10 10 03
1NO Vert 840002 1SFA619100R1012 CP1-10G-10 10
1NF Rouge 840015 1SFA619100R1041 CP1-10R-01 10
Commutateurs - D=22 mm
2 positions - 1NO
90° Noir 840160 1SFA619201R1016 C2SS2-10B-10 10
45° Noir 840145 1SFA619200R1016 C2SS1-10B-10 10
3 positions - 2NO
- Noir 840189 1SFA619210R1026 C3SS1-10B-20 10
Arrêts d'urgence à rotation - D=40 mm
En saillie
1NO + 1NF Rouge 840261 1SFA619550R1071 CE4T-10R-11 1
- - 00004 SK615546-4 ETIQUETTE [ ARRET D'URGENGE ] 1
En boîtier
1NO + 2NF Rouge 840501 1SFA611821R1024 MEPY1-1024 1
Voyants lumineux à LED - 24 V DC - D=22 mm
24 V DC Rouge 841748 1SFA619403R5021 CL2-502R 10
24 V DC Vert 841756 1SFA619403R5022 CL2-502G 10
24 V DC Blanc 841749 1SFA619403R5028 CL2-502C 10

Voyants lumineux à LED - 230 V AC - D=22 mm
230 V AC Rouge 841777 1SFA619403R5231 CL2-523R 10
230 V AC Vert 841783 1SFA619403R5232 CL2-523G 10
230 V AC Blanc 841779 1SFA619403R5238 CL2-523C 10
Porte-étiquette
Diamètre 22mm Noir 840267 1SFA616920R8120 KA1-8120 10
