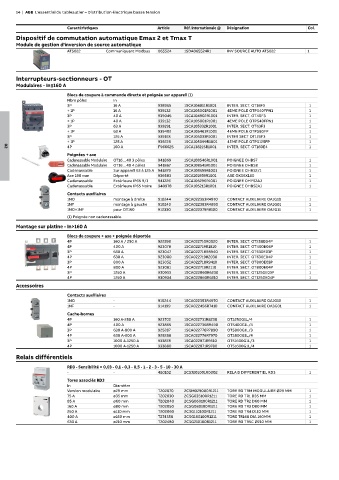

14 | ABB L'essentiel du tableautier – Distribution électrique basse tension

Caractéristiques Article Réf. internationale @ Désignation Col.
Dispositif de commutation automatique Emax 2 et Tmax T
Module de gestion d'inversion de source automatique
ATS022 Communiquant Modbus 065524 1SDA065524R1 INV SOURCE AUTO ATS022 1

Interrupteurs-sectionneurs - OT
Modulaires - In≤160 A
Blocs de coupure à commande directe et poignée sur appareil (1)
Nbre pôles In
3P 16 A 938955 1SCA104811R1001 INTER. SECT. OT16F3 1
+ 1P 16 A 939132 1SCA105001R1001 4EME POLE OTPS40FPN1 1
3P 40 A 939045 1SCA104902R1001 INTER. SECT. OT40F3 1
+ 1P 40 A 939132 1SCA105001R1001 4EME POLE OTPS40FPN1 1
3P 63 A 939291 1SCA105332R1001 INTER. SECT. OT63F3 1
+ 1P 63 A 939402 1SCA105461R1001 4EME POLE OTPS80FP 1
3P 125 A 939163 1SCA105033R1001 INTER SECT OT125F3 1
+ 1P 125 A 939226 1SCA105099R1001 4EME POLE OTPS125FP 1
4P 160 A F966625 1SCA138215R1001 INTER. SECT. OT160E4 1
02
Poignées + axe
O
Cadenassable Modulaire OT16…40 3 pôles 941869 1SCA108546R1001 POIGNEE OHBS7 1
Cadenassable Modulaire OT16…40 4 pôles 941867 1SCA108545R1001 POIGNEE OHBS8 1
Cadenassable Sur appareil 63 à 125 A 941879 1SCA108599R1001 POIGNEE OHRS2/1 1
Axe 180 mm Déporté 936583 1SCA101659R1001 AXE OXS6X180 1
Cadenassable Extérieure IP65 R/J 941226 1SCA105296R1001 POIGNEE OHYS2AJ 1
Cadenassable Extérieure IP65 Noire 940978 1SCA105213R1001 POIGNEE OHBS2AJ 1
Contacts auxiliaires
1NO montage à droite 910244 1SCA022353R4970 CONTACT AUXILIAIRE OA1G10 1
1NF montage à gauche 910243 1SCA022353R4890 CONTACT AUXILIAIRE OA1G01 1
1NO+1NF pour OT160 912330 1SCA022379R8100 CONTACT AUXILIAIRE OA2G11 1
(1) Poignée non cadenassable.
Montage sur platine - In>160 A
Blocs de coupure + axe + poignée déportée
4P 160 A / 250 A 922598 1SCA022710R0520 INTER. SECT. OT250E04P 1
4P 400 A 923078 1SCA022719R1810 INTER. SECT. OT400E04P 1
3P 630 A 923047 1SCA022718R8940 INTER. SECT. OT630E03P 1
4P 630 A 923080 1SCA022719R2030 INTER. SECT. OT630E04P 1
3P 800 A 923052 1SCA022718R9410 INTER. SECT. OT800E03P 1
4P 800 A 923081 1SCA022719R2110 INTER. SECT. OT800E04P 1
3P 1250 A 930933 1SCA022860R6230 INTER. SECT. OT1250E03P 1
4P 1250 A 930934 1SCA022860R6310 INTER. SECT. OT1250E04P 1
Accessoires
Contacts auxiliaires
1NO - 910244 1SCA022353R4970 CONTACT AUXILIAIRE OA1G10 1
1NF - 914199 1SCA022456R7410 CONTACT AUXILIAIRE OA3G01 1
Cache-bornes
4P 160 A-250 A 923702 1SCA022731R8230 OTS250G1L/4 1
4P 400 A 923865 1SCA022736R9490 OTS400G1L/4 1
3P 630 A-800 A 925287 1SCA022776R7890 OTS800G1L/3 1
4P 630 A-800 A 925288 1SCA022776R7970 OTS800G1L/4 1
3P 1000 A-1250 A 933878 1SCA022871R9510 OTS1600G1L/3 1
4P 1000 A-1250 A 933880 1SCA022871R9780 OTS1600G1L/4 1
Relais différentiels

RD3 - Sensibilité = 0,03 - 0,1 - 0,3 - 0,5 - 1 - 2 - 3 - 5 - 10 - 30 A
- - 420102 2CSJ201001R0002 RELAIS DIFFERENTIEL RD3 1
Tores associés RD3
In Diamètre
Version modulaire ø29 mm T202070 2CSM029000R1211 TORE RD TRM MODULAIRE Ø29 MM 1
75 A ø35 mm T202030 2CSG035100R1211 TORE RD TR1 D35 MM 1
85 A ø60 mm T202040 2CSG060100R1211 TORE RD TR2 D60 MM 1
160 A ø80 mm T202050 2CSG080100R1211 TORE RD TR3 D80 MM 1
250 A ø110 mm T202060 2CSG110100R1211 TORE RD TR4 D110 MM 1
400 A ø160 mm T274350 2CSG160100R1211 TORE TR160 DIA 160MM 1
630 A ø210 mm T202480 2CSG210100R1211 TORE RD TR5C Ø210 MM 1
