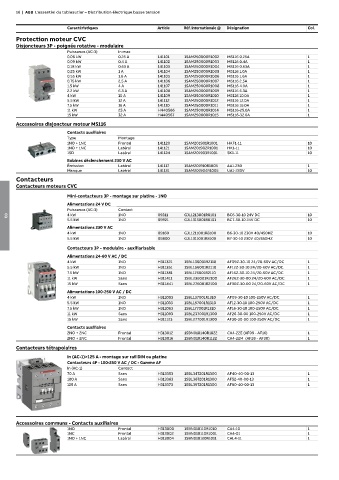

16 | ABB L'essentiel du tableautier – Distribution électrique basse tension

Caractéristiques Article Réf. internationale @ Désignation Col.
Protection moteur CVC
Disjoncteurs 3P - poignée rotative - modulaire
Puissance (AC-3) In max
0.06 kW 0.25 A 141101 1SAM250000R1002 MS116 0.25A 1
0.09 kW 0.4 A 141102 1SAM250000R1003 MS116 0.4A 1
0.18 kW 0.63 A 141103 1SAM250000R1004 MS116 0.63A 1
0.25 kW 1 A 141104 1SAM250000R1005 MS116 1.0A 1
0.55 kW 1.6 A 141105 1SAM250000R1006 MS116 1.6A 1
0.75 kW 2.5 A 141106 1SAM250000R1007 MS116 2.5A 1
1.5 kW 4 A 141107 1SAM250000R1008 MS116 4.0A 1
2.2 kW 6.3 A 141108 1SAM250000R1009 MS116 6.3A 1
4 kW 10 A 141109 1SAM250000R1010 MS116 10.0A 1
5.5 kW 12 A 141112 1SAM250000R1012 MS116 12.0A 1
7.5 kW 16 A 141110 1SAM250000R1011 MS116 16.0A 1
11 kW 25 A H440566 1SAM250000R1014 MS116-25.0A 1
15 kW 32 A H440567 1SAM250000R1015 MS116-32.0A 1
Accessoires disjoncteur moteur MS116
Contacts auxiliaires
Type Montage
1NO + 1NC Frontal 141120 1SAM201901R1001 HKF1-11 10
1NO + 1NC Latéral 141121 1SAM201902R1001 HK1-11 10
1SD Latéral 141124 1SAM201903R1001 SK1-11 10
Bobines déclenchement 230 V AC
Émission Latéral 141117 1SAM201910R1003 AA1-230 1
Manque Latéral 141131 1SAM201904R1005 UA1-230V 10
Contacteurs
Contacteurs moteurs CVC
Mini-contacteurs 3P - montage sur platine - 1NO
Alimentations 24 V DC
Puissance (AC-3) Contact
4 kW 1NO 09311 GJL1213001R0101 BC6-30-10 24V DC 10
5.5 kW 1NO 09921 GJL1313001R0101 BC7-30-10 24V DC 10
03
Alimentations 230 V AC
4 kW 1NO 09160 GJL1211001R8100 B6-30-10 230V 40/450HZ 10
5.5 kW 1NO 09800 GJL1311001R8100 B7-30-10 230V 40/450HZ 10
Contacteurs 3P - modulaire - auxiliarisable
Alimentations 24-60 V AC / DC
4 kW 1NO H311321 1SBL136001R2110 AF09Z-30-10 24/20-60V AC/DC 1
5.5 kW 1NO H311351 1SBL156001R2110 AF12Z-30-10 24/20-60V AC/DC 1
7.5 kW 1NO H311381 1SBL176001R2110 AF16Z-30-10 24/20-60V AC/DC 1
11 kW Sans H311411 1SBL236001R2100 AF26Z-30-00 24/20-60V AC/DC 1
15 kW Sans H311441 1SBL276001R2100 AF30Z-30-00 24/20-60V AC/DC 1
Alimentations 100-250 V AC / DC
4 kW 1NO H311003 1SBL137001R1310 AF09-30-10 100-250V AC/DC 1
5.5 kW 1NO H311033 1SBL157001R1310 AF12-30-10 100-250V AC/DC 1
7.5 kW 1NO H311063 1SBL177001R1310 AF16-30-10 100-250V AC/DC 1
11 kW Sans H311093 1SBL237001R1300 AF26-30-00 100-250V AC/DC 1
15 kW Sans H311123 1SBL277001R1300 AF30-30-00 100-250V AC/DC 1
Contacts auxiliaires
2NO + 2NC Frontal H313012 1SBN010140R1022 CA4-22E (AF09 - AF16) 1
2NO + 2NC Frontal H313016 1SBN010140R1122 CA4-22M (AF26 - AF30) 1
Contacteurs tétrapolaires
In (AC-1)>125 A - montage sur rail DIN ou platine
Contacteurs 4P - 100-250 V AC / DC - Gamme AF
In (AC-1) Contact
70 A Sans H313353 1SBL347201R1300 AF40-40-00-13 1
100 A Sans H313363 1SBL367201R1300 AF52-40-00-13 1
125 A Sans H313373 1SBL397201R1300 AF80-40-00-13 1

Accessoires communs - Contacts auxiliaires
1NO Frontal H313000 1SBN010110R1010 CA4-10 1
1NC Frontal H313002 1SBN010110R1001 CA4-01 1
1NO + 1NC Latéral H313004 1SBN010120R1011 CAL4-11 1
