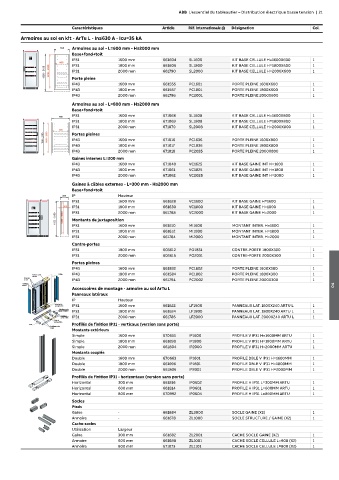

Page 23 - Essentiel-des-tableautiers

ABB L'essentiel du tableautier – Distribution électrique basse tension | 21

Caractéristiques Article Réf. internationale @ Désignation Col.
Armoires au sol en kit - ArTu L - In≤630 A - Icu=35 kA
690 Armoires au sol - L=600 mm - H≤2000 mm
ArTu
Base+fond+toit
IP31 1600 mm 661604 SL1600 KIT BASE CELLULE H=1600X600 1
600
1550 - 2150
T T T IP31 1800 mm 661606 SL1800 KIT BASE CELLULE H=1800X600 1
T T T 1400 - 2000 IP31 2000 mm 661790 SL2000 KIT BASE CELLULE H=2000X600 1
T T T Porte pleine
IP43 1600 mm 661555 PC1601 PORTE PLEINE 1600X600 1
IP43 1800 mm 661557 PC1801 PORTE PLEINE 1800X600 1
IP43 2000 mm 661796 PC2001 PORTE PLEINE 2000X600 1
Armoires au sol - L=800 mm - H≤2000 mm
Base+fond+toit
IP31 1600 mm 671068 SL1608 KIT BASE CELLULE H=1600X800 1
890
IP31 1800 mm 671069 SL1808 KIT BASE CELLULE H=1800X800 1
ArTu
IP31 2000 mm 671070 SL2008 KIT BASE CELLULE H=2000X800 1
T T T T
T T T T 800
T T T T Portes pleines
1550 - 2150 1400 - 2000
T T T T
T T T T IP43 1600 mm 671016 PC1636 PORTE PLEINE 1600X800 1
T T T T
T T T T IP43 1800 mm 671017 PC1836 PORTE PLEINE 1800X800 1
IP43 2000 mm 671018 PC2035 PORTE PLEINE 2000X800 1
Gaines internes L=200 mm
IP43 1600 mm 671040 VC1625 KIT BASE GAINE INT H=1600 1
IP43 1800 mm 671061 VC1825 KIT BASE GAINE INT H=1800 1
IP43 2000 mm 671062 VC2025 KIT BASE GAINE INT H=2000 1
Gaines à câbles externes - L=300 mm - H≤2000 mm
Base+fond+toit
390 IP Hauteur
ArTu ArTu ArTu IP31 1600 mm 661628 VC1600 KIT BASE GAINE H=1600 1
300 IP31 1800 mm 661630 VC1800 KIT BASE GAINE H=1800 1
T T T IP31 2000 mm 661788 VC2000 KIT BASE GAINE H=2000 1
1550 - 2150 1400 - 2000
T T T
T T T Montants de juxtaposition
T T T IP31 1600 mm 661610 MI1600 MONTANT INTER. H=1600 1
T T T
IP31 1800 mm 661612 MI1800 MONTANT INTER. H=1800 1
IP31 2000 mm 661784 MI2000 MONTANT INTER. H=2000 1
Contre-portes
IP31 1800 mm 603612 PO1831 CONTRE-PORTE 1800X300 1
IP31 2000 mm 603615 PO2031 CONTRE-PORTE 2000X300 1
Portes pleines
IP43 1600 mm 661582 PC1602 PORTE PLEINE 1600X300 1
Gaine à câble Cellule IP43 1800 mm 661584 PC1802 PORTE PLEINE 1800X300 1
externe
Structure
au sol IP43 2000 mm 661794 PC2002 PORTE PLEINE 2000X300 1
Habillage
latéral 04
Accessoires de montage - armoire au sol ArTu L
Panneaux latéraux
IP Hauteur
Montant de
juxtaposition IP31 1600 mm 661622 LF1600 PANNEAUX LAT. 1600X240 ARTU L 1
Habillage socle
gaine à câbles IP31 1800 mm 661624 LF1800 PANNEAUX LAT. 1800X240 ARTU L 1
socle cellule IP31 2000 mm 661786 LF2000 PANNEAUX LAT. 2000X240 ARTU L 1
Habillage
Pied de
juxtaposition
Pied Profilés de finition IP31 - verticaux (version sans porte)
Habillage socle
cellule
Montants extérieurs
Simple 1600 mm 670651 IP1600 PROFILE V IP31 H=1600MM ARTU 1
Simple 1800 mm 661690 IP1800 PROFILE V IP31 H=1800MM ARTU 1
Simple 2000 mm 661804 IP2000 PROFILE V IP31 H=2000MM ARTU 1
Montants couplés
Double 1600 mm 670663 IP1601 PROFILE DBLE V IP31 H=1600MM 1
Double 1800 mm 661696 IP1801 PROFILE DBLE V IP31 H=1800MM 1
Double 2000 mm 661806 IP2001 PROFILE DBLE V IP31 H=2000MM 1
Profilés de finition IP31 - horizontaux (version sans porte)
Horizontal 300 mm 661816 IP0602 PROFILE H IP31 L=300MM ARTU 1
Horizontal 600 mm 661814 IP0601 PROFILE H IP31 L=600MM ARTU 1
Horizontal 800 mm 670992 IP0604 PROFILE H IP31 L=890MM ARTU 1
Socles
Pieds
Gaine - 661684 ZL3000 SOCLE GAINE (X2) 1
Armoire - 661678 ZL1000 SOCLE STRUCTURE / GAINE (X2) 1
Cache-socles
Utilisation Largeur
Gaine 300 mm 661682 ZL2001 CACHE SOCLE GAINE (X2) 1
Armoire 600 mm 661680 ZL1001 CACHE SOCLE CELLULE L=600 (X2) 1
Armoire 800 mm 671073 ZL1101 CACHE SOCLE CELLULE L=800 (X2) 1
