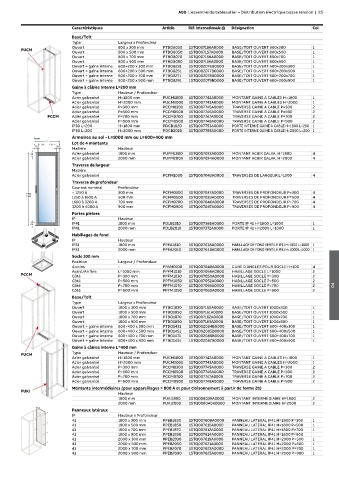

ABB L'essentiel du tableautier – Distribution électrique basse tension | 25

Caractéristiques Article Réf. internationale @ Désignation Col.
Base/Toit
Type Largeur x Profondeur
Ouvert 800 x 300 mm PTBO8030 1STQ007156A0000 BASE/TOIT OUVERT 800x300 1
PUCM
Ouvert 800 x 500 mm PTBO8050 1STQ007157A0000 BASE/TOIT OUVERT 800x500 1
Ouvert 800 x 700 mm PTBO8070 1STQ007158A0000 BASE/TOIT OUVERT 800x700 1
Ouvert 800 x 900 mm PTBO8090 1STQ007159A0000 BASE/TOIT OUVERT 800x900 1
Ouvert + gaine interne 600+200 x 300 mm PTBO8231 1STQ002076B0000 BASE/TOIT OUVERT 600+200x300 1
Ouvert + gaine interne 600+200 x 500 mm PTBO8251 1STQ002077B0000 BASE/TOIT OUVERT 600+200x500 1
Ouvert + gaine interne 600+200 x 700 mm PTBO8271 1STQ002078B0000 BASE/TOIT OUVERT 600+200x700 1
Ouvert + gaine interne 600+200 x 900 mm PTBO8291 1STQ002079B0000 BASE/TOIT OUVERT 600+200x900 1
Gaine à câbles interne L=200 mm
Type Hauteur / Profondeur
Acier galvanisé H=1800 mm PUCM1800 1STQ007742A0000 MONTANT GAINE A CABLES H=1800 1
Acier galvanisé H=2000 mm PUCM2000 1STQ007743A0000 MONTANT GAINE A CABLES H=2000 1
Acier galvanisé P=300 mm PCCM0300 1STQ007745A0000 TRAVERSE GAINE A CABLE P=300 2
Acier galvanisé P=500 mm PCCM0500 1STQ007746A0000 TRAVERSE GAINE A CABLE P=500 2
PCCM Acier galvanisé P=700 mm PCCM0700 1STQ007747A0000 TRAVERSE GAINE A CABLE P=700 2
Acier galvanisé P=900 mm PCCM0900 1STQ007748A0000 TRAVERSE GAINE A CABLE P=900 2
Caches externes IP30 L=200 H=1800 mm PDCB1820 1STQ007753A0000 PORTE INTERNE GAINE A CABLE H=1800 L=200 1
IP30 L=200 H=2000 mm PDCB2020 1STQ007755A0000 PORTE INTERNE GAINE A CABLE H=2000 L=200 1
Portes transparentes
Armoires au sol - L=1000 mm ou L=600+400 mm
Avant Côté Arrière
A B 46 70
107 112 C Lot de 4 montants
112
75 79 C1
Matière Hauteur
70
89 Acier galvanisé 1800 mm PUPM1800 1STQ007033A0000 MONTANT ACIER GALVA. H=1800 4
Acier galvanisé 2000 mm PUPM2000 1STQ007034A0000 MONTANT ACIER GALVA. H=2000 4
Traverse de largeur
Matière
Acier galvanisé PCFM1000 1STQ007043A0000 TRAVERSES DE LARGEUR L=1000 4
Traverse de profondeur
Courant nominal Profondeur
< 1250 A 300 mm PCFM0300 1STQ007037A0000 TRAVERSES DE PROFONDEUR P=300 4
1904
2104 1250 à 1600 A 500 mm PCFM0500 1STQ007039A0000 TRAVERSES DE PROFONDEUR P=500 4
1600 à 3200 A 700 mm PCFM0700 1STQ007046A0000 TRAVERSES DE PROFONDEUR P=700 4
3200 à 4000 A 900 mm PCFM0900 1STQ007047A0000 TRAVERSES DE PROFONDEUR P=900 4
Portes pleines
IP Hauteur
89 IP41 1800 mm PDLB1810 1STQ007365A0000 PORTE IP 41 H=1800 L=1000 1
70
IP41 2000 mm PDLB2010 1STQ007372A0000 PORTE IP 41 H=2000 L=1000 1
70
Habillages de fond
A B C C1
Toit IP Hauteur 494 - - -
IP31 1800 mm 1STQ007638A0000 HABILLAGE DE FOND VENTILE IP31 H=1800 L=1000 1
17 694 - - - PPEA1810
IP31 2000 mm 894 894 307 - PPEA2010 1STQ007648A0000 HABILLAGE DE FOND VENTILE IP31 H=2000 L=1000 1
4 15 1094 1094 307 507
Socle 100 mm
14
Position Largeur / Profondeur
4 coins - PPAM0100 1STQ007048A0000 CUBE D'ANGLES POUR SOCLE H=100 4
Avant/Arrière L=1000 mm PPFM1010 1STQ007056A0000 HABILLAGE SOCLE L=1000 2
PCCM Côté P=300 mm PPFM1030 1STQ007050A0000 HABILLAGE SOCLE P=300 2
Côté P=500 mm PPFM1050 1STQ007052A0000 HABILLAGE SOCLE P=500 2
Côté P=700 mm PPFM1070 1STQ007059A0000 HABILLAGE SOCLE P=700 2 04
Côté P=900 mm PPFM1090 1STQ007060A0000 HABILLAGE SOCLE P=900 2
Base/Toit
Type Largeur x Profondeur
Ouvert 1000 x 300 mm PTBO1030 1STQ007160A0000 BASE/TOIT OUVERT 1000x300 1
Ouvert 1000 x 500 mm PTBO1050 1STQ007161A0000 BASE/TOIT OUVERT 1000x500 1
Ouvert 1000 x 700 mm PTBO1070 1STQ007162A0000 BASE/TOIT OUVERT 1000x700 1
Ouvert 1000 x 900 mm PTBO1090 1STQ007163A0000 BASE/TOIT OUVERT 1000x900 1
Ouvert + gaine interne 600+400 x 300 mm PTBO1431 1STQ002084B0000 BASE/TOIT OUVERT 600+400x300 1
Ouvert + gaine interne 600+400 x 500 mm PTBO1451 1STQ002085B0000 BASE/TOIT OUVERT 600+400x500 1
Ouvert + gaine interne 600+400 x 700 mm PTBO1471 1STQ002086B0000 BASE/TOIT OUVERT 600+400x700 1
Ouvert + gaine interne 600+400 x 900 mm PTBO1491 1STQ002087B0000 BASE/TOIT OUVERT 600+400x900 1
Gaine à câbles interne L=400 mm
PUCM Type Hauteur / Profondeur
Acier galvanisé H=1800 mm PUCM1800 1STQ007742A0000 MONTANT GAINE A CABLES H=1800 1
Acier galvanisé H=2000 mm PUCM2000 1STQ007743A0000 MONTANT GAINE A CABLES H=2000 1
Acier galvanisé P=300 mm PCCM0300 1STQ007745A0000 TRAVERSE GAINE A CABLE P=300 2
Acier galvanisé P=500 mm PCCM0500 1STQ007746A0000 TRAVERSE GAINE A CABLE P=500 2
Acier galvanisé P=700 mm PCCM0700 1STQ007747A0000 TRAVERSE GAINE A CABLE P=700 2
Acier galvanisé P=900 mm PCCM0900 1STQ007748A0000 TRAVERSE GAINE A CABLE P=900 2
Montants intermédiaires (pour appareillages > 800 A et pour cloisonnement à partir de forme 2b)
PUKI
Hauteur
1800 mm PUKI1800 1STQ008039A0000 MONTANT INTERMEDIAIRE H=1800 2
2000 mm PUKI2000 1STQ008040A0000 MONTANT INTERMEDIAIRE H=2000 2
Panneaux latéraux
IP Hauteur x Profondeur
41 1800 x 300 mm PPEB1830 1STQ007608A0000 PANNEAU LATERAL IP41 H=1800 P=300 1
41 1800 x 500 mm PPEB1850 1STQ007610A0000 PANNEAU LATERAL IP41 H=1800 P=500 1
41 1800 x 700 mm PPEB1870 1STQ007612A0000 PANNEAU LATERAL IP41 H=1800 P=700 1
41 1800 x 900 mm PPEB1890 1STQ007614A0000 PANNEAU LATERAL IP41 H=1800 P=900
41 2000 x 300 mm PPEB2030 1STQ007619A0000 PANNEAU LATERAL IP41 H=2000 P=300 1
41 2000 x 500 mm PPEB2050 1STQ007621A0000 PANNEAU LATERAL IP41 H=2000 P=500 1
41 2000 x 700 mm PPEB2070 1STQ007623A0000 PANNEAU LATERAL IP41 H=2000 P=700 1
41 2000 x 900 mm PPEB2090 1STQ007625A0000 PANNEAU LATERAL IP41 H=2000 P=900 1
