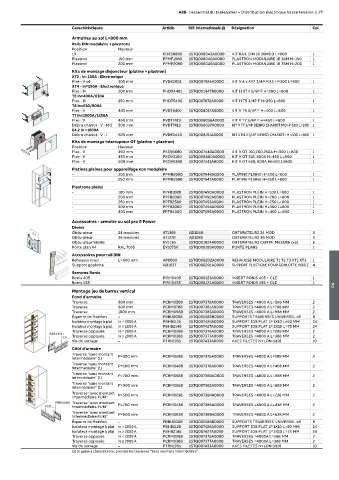

ABB L'essentiel du tableautier – Distribution électrique basse tension | 27

Caractéristiques Article Réf. internationale @ Désignation Col.
Armoires au sol L=800 mm
Rails DIN modulaire + plastrons
Position Hauteur
1R PDRS0800 1STQ008043A0000 KIT RAIL DIN 1R 36MOD L=800 1
Plastron 150 mm PPMF1580 1STQ008046A0000 PLASTRON MODULAIRE 1R 36M H=150 1
Plastron 200 mm PPMF2080 1STQ008049A0000 PLASTRON MODULAIRE 1R 36M H=200 1
Kits de montage disjoncteur (platine + plastron)
XT2 - In=160A - Electronique
Fixe - V x4 300 mm PVDX2801 1STQ007924A0000 KIT V 4 x XT2 3/4P FIXE H=300 L=800 1
XT4 - In=250A - Electronique
Fixe - H 200 mm PHDX4401 1STQ001447B0000 KIT H XT4 3/4P F H=200 L=800 1
T5 In=400A/630A
Fixe - H 250 mm PHDT5406 1STQ007872A0000 KIT H T5 3/4P F H=250 L=800 1
T6 In=630/800A
Fixe - V 400 mm PVDT6401 1STQ008017A0000 KIT V T6 3/4P F H=400 L=800 1
T7 In=1000A/1250A
Fixe - V 450 mm PVDT7419 1STQ008036A0000 KIT V T7 3/4P F H=450 L=800 1
Débro chariot - V - MO 500 mm PVDT7413 1STQ008037A0000 KIT V T7 3/4P DEBRO CHARIOT MO H=500 L=800 1
E4.2 In >1600A
Débro chariot - V - I 600 mm PVDE2440 1STQ008191A0000 KIT V E4.2 3/4P DEBRO CHARIOT I H=600 L=800 1
Kits de montage interrupteur OT (platine + plastron)
Position Hauteur
Fixe - V 350 mm PKOV1680 1STQ007440A0000 KIT V OT 160,200,250A H=350 L=800 1
Fixe - V 450 mm PKOV3180 1STQ008400A0000 KIT V OT 315, 400A H=450 L=800 1
Fixe - V 500 mm PKOV6380 1STQ007441A0000 KIT V OT 630, 800A H=450 L=800 1
Platines pleines pour appareillage non modulaire
- 200 mm PPMB2080 1STQ007546A0000 PLATINE PLEINE H=200 L=800 1
- 250 mm PPMB2580 1STQ007547A0000 PLATINE PLEINE H=250 L=800 1
Plastrons pleins
- 100 mm PPFB1080 1STQ007490A0000 PLASTRON PLEIN H=100 L=800 1
- 200 mm PPFB2080 1STQ007492A0000 PLASTRON PLEIN H=200 L=800 1
- 250 mm PPFB2580 1STQ007493A0000 PLASTRON PLEIN H=250 L=800 1
- 300 mm PPFB3080 1STQ007494A0000 PLASTRON PLEIN H=300 L=800 1
- 400 mm PPFB4080 1STQ007495A0000 PLASTRON PLEIN H=400 L=800 1
Accessoires - armoire au sol pro E Power
Divers
Obturateur 24 modules 671369 AD1088 OBTURATEURS 24 MOD 3
A4
Obturateur 36 modules 671370 AD1089 OBTURATEURS 36 MOD 3
Obturateur 96x96 EV1136 1STQ001024A0000 OBTURATEURS CENTR. MESURE (x5) 5
Porte plan A4 RAL 7035 EV1075K 1STQ008199A0000 PORTE PLANS 1
Accessoires pour rail DIN
Rehausse mod. L=600 mm AP6000 1STQ008202A0000 REHAUSSE MODULAIRE T1 T2 T3 XT1 XT3 1
Support goulotte AD1037 1STQ008201A0000 SUPPORT PLASTIQUE POUR GOULOTTE HORIZ. 4
Serrures Ronis
Ronis 405 PIRH0405 1STQ008123A0000 INSERT RONIS 405 + CLE 1
Ronis 455 PIRH0455 1STQ008124A0000 INSERT RONIS 455 + CLE 1
AD1009 AD1037 04
Montage jeu de barres vertical
Fond d'armoire
Traverse 600 mm PCRM0588 1STQ007379A0000 TRAVERSES =4000 A L=588 MM 2
Traverse 800 mm PCRM0788 1STQ007381A0000 TRAVERSES =4000 A L=788 MM 2
B2
A Traverse B1 1000 mm PCRM0988 1STQ007383A0000 TRAVERSES =4000 A L=988 MM PCKI.... 2 D
C
Équerre de fixation – PBBU0008 1STQ001588B0000 SUPPORTS TRAVERSES UNIVERSEL x8 8
AP6000
Isolateur montage à plat In < 2000 A PBHB1125 1STQ007426A0000 SUPPORT JDB PLAT 1P 1X10 L=50 MM 24
Isolateur montage à plat In ≥ 2000 A PBHB2145 1STQ007427A0000 SUPPORT JDB PLAT 1P 2X10 L=75 MM 24
Traverse opposée In < 2000 A PCRM0288 1STQ007376A0000 TRAVERSES =4000 A L=288 MM 2
PBBU0008 PBBU0008 PCR.... PCR....
TRAVERSES =4000 A L=388 MM
PCR.... Traverse opposée In ≥ 2000 A PCR.... PCRM0388 1STQ007377A0000 PBBV0008 2 PBBT0008 PBBH0004
PCR....
Vis de serrage – PTRN1951 1STQ007433A0000 or AXES FILETES NYLON (x10) 10
PBBT0008
Côté d'armoire PCKI....
Traverse "sans montant P=300 mm PCRM0288 1STQ007376A0000 TRAVERSES =4000 A L=288 MM 2
intermédiaire" (1)
Traverse "sans montant
PCKI.... TRAVERSES =4000 A L=488 MM
B2
C
A B1 intermédiaire" (1) P=500 mm PCRM0488 1STQ007378A0000 D 2
Traverse "sans montant P=700 mm PCRM0688 1STQ007380A0000 TRAVERSES =4000 A L=688 MM 2
intermédiaire" (1) PCKI....
A B1 B2 C D
Traverse "sans montant P=900 mm PCRM0888 1STQ007382A0000 TRAVERSES =4000 A L=888 MM 2
intermédiaire" (1)
PBBU0008 PBBU0008 PCR.... PCR....
PCR.... PCR.... Traverse "avec montant P=500 mm PBBV0008 PCRM0238 1STQ007384A0000 TRAVERSES =4000 A L=238 MM 2 PBBH0004
PCR....
PBBT0008
intermédiaire PUKI" or
PBBU0008 PBBU0008 Traverse "avec montant PBBT0008 PCR.... PCR....
2
PBBV0008
PCR.... PCR.... intermédiaire PUKI" P=700 mm PCRM0438 1STQ007386A0000 TRAVERSES =4000 A L=438 MM PBBH0004
PCR....
PBBT0008
PCKI....
or
Traverse "avec montant P=900 mm PCRM0638 1STQ007388A0000 TRAVERSES =4000 A L=638 MM 2
PBBT0008
intermédiaire PUKI"
Équerre de fixation – PBBU0008 1STQ001588B0000 SUPPORTS TRAVERSES UNIVERSEL x8 8
PCKI....
Isolateur montage à plat In < 2000 A PBHB1125 1STQ007426A0000 SUPPORT JDB PLAT 1P 1X10 L=50 MM 24
Isolateur montage à plat In ≥ 2000 A PBHB2145 1STQ007427A0000 SUPPORT JDB PLAT 1P 2X10 L=75 MM 24
Traverse opposée In < 2000 A PCRM0288 1STQ007376A0000 TRAVERSES =4000A L=288 MM 2
Traverse opposée In ≥ 2000 A PCRM0388 1STQ007377A0000 TRAVERSES =4000A L=388 MM 2
Vis de serrage – PTRN1951 1STQ007433A0000 AXES FILETES NYLON (x10) 10
(1) Si gaine à câble interne, prendre les traverses "Sans montant intermédiaire".
