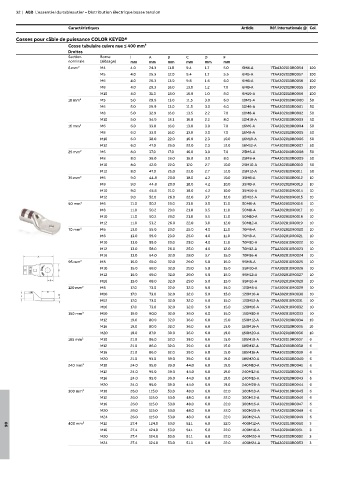

Caractéristiques Article Réf. internationale @ Col.
Cosses pour câble de puissance COLOR KEYED®
Cosse tubulaire cuivre nue ≤ 400 mm²
Droites
Section Borne l A B C D F
nominale (alésage) mm mm mm mm mm mm
6 mm² M4 4.0 24.3 11.0 9.4 1.7 5.0 6M4-A 7TAA302010R0054 100
M5 4.0 25.3 12.0 9.4 1.7 5.5 6M5-A 7TAA302010R0057 100
M6 4.0 26.3 13.0 9.8 1.6 6.0 6M6-A 7TAA302010R0058 100
M8 4.0 29.3 16.0 13.0 1.2 7.0 6M8-A 7TAA302010R0055 100
M10 4.0 31.3 18.0 16.0 1.0 8.0 6M10-A 7TAA302010R0056 100
10 mm² M5 5.0 29.9 13.0 11.5 3.0 6.0 10M5-A 7TAA302010R0000 50
M6 5.0 29.9 13.0 11.5 3.0 6.0 10M6-A 7TAA302010R0001 50
M8 5.0 32.9 16.0 13.5 2.2 7.0 10M8-A 7TAA302010R0002 50
M10 5.0 34.9 18.1 16.0 2.2 8.0 10M10-A 7TAA302010R0003 50
16 mm² M6 6.0 33.0 16.0 13.0 3.0 7.0 16M6-A 7TAA302010R0004 50
M8 6.0 33.0 16.0 13.0 3.0 7.0 16M8-A 7TAA302010R0005 50
M10 6.0 38.0 22.0 16.0 2.3 10.0 16M10-A 7TAA302010R0006 50
M12 6.0 47.0 25.0 22.0 2.3 12.0 16M12-A 7TAA302010R0007 50
25 mm² M6 8.0 37.0 17.0 16.0 3.0 7.0 25M6-A 7TAA302010R0008 50
M8 8.0 38.0 18.0 16.0 3.0 8.0 25M8-A 7TAA302010R0009 50
M10 8.0 42.0 22.0 17.0 2.7 10.0 25M10-A 7TAA302010R0010 50
M12 8.0 47.0 25.0 22.0 2.7 12.0 25M12-A 7TAA302010R0011 50
35 mm² M6 9.0 44.8 20.0 18.0 4.2 10.0 35M6-A 7TAA302010R0012 10
M8 9.0 44.8 20.0 18.0 4.2 10.0 35M8-A 7TAA302010R0013 10
M10 9.0 45.8 21.0 18.0 4.2 10.0 35M10-A 7TAA302010R0014 10
M12 9.0 52.0 26.0 22.0 3.7 12.0 35M12-A 7TAA302010R0015 10
50 mm² M6 11.0 50.2 23.0 21.0 3.5 11.0 50M6-A 7TAA302010R0016 10
M8 11.0 50.2 23.0 21.0 3.5 11.0 50M8-A 7TAA302010R0017 10
M10 11.0 50.2 23.0 21.0 3.5 11.0 50M10-A 7TAA302010R0018 10
M12 11.0 53.2 26.0 22.0 3.0 12.0 50M12-A 7TAA302010R0019 10
70 mm² M6 13.0 55.0 23.0 25.0 4.0 11.0 70M6-A 7TAA302010R0020 10
M8 13.0 55.0 23.0 25.0 4.0 11.0 70M8-A 7TAA302010R0021 10
M10 13.0 55.0 23.0 25.0 4.0 11.0 70M10-A 7TAA302010R0022 10
M12 13.0 58.0 26.0 25.0 4.0 12.0 70M12-A 7TAA302010R0023 10
M16 13.0 64.0 32.0 28.0 3.7 15.0 70M16-A 7TAA302010R0024 10
95 mm² M8 15.0 69.0 32.0 29.0 5.0 15.0 95M8-A 7TAA302010R0025 10
M10 15.0 69.0 32.0 29.0 5.0 15.0 95M10-A 7TAA302010R0026 10
M12 15.0 69.0 32.0 29.0 5.0 15.0 95M12-A 7TAA302010R0027 10
M16 15.0 69.0 32.0 29.0 5.0 15.0 95M16-A 7TAA302010R0028 10
120 mm² M8 17.0 73.0 32.0 32.0 5.0 15.0 120M8-A 7TAA302010R0029 10
M10 17.0 73.0 32.0 32.0 5.0 15.0 120M10-A 7TAA302010R0030 10
M12 17.0 73.0 32.0 32.0 5.0 15.0 120M12-A 7TAA302010R0031 10
M16 17.0 73.0 32.0 32.0 5.0 15.0 120M16-A 7TAA302010R0032 10
150 mm² M10 19.0 80.0 32.0 36.0 6.0 15.0 150M10-A 7TAA302010R0033 10
M12 19.0 80.0 32.0 36.0 6.0 15.0 150M12-A 7TAA302010R0034 10
M16 19.0 80.0 32.0 36.0 6.0 15.0 150M16-A 7TAA302010R0035 10
M20 19.0 87.0 39.0 36.0 6.0 19.0 150M20-A 7TAA302010R0036 10
185 mm² M10 21.0 86.0 32.0 39.0 6.0 15.0 185M10-A 7TAA302010R0037 6
M12 21.0 86.0 32.0 39.0 6.0 15.0 185M12-A 7TAA302010R0038 6
M16 21.0 86.0 32.0 39.0 6.0 15.0 185M16-A 7TAA302010R0039 6
M20 21.0 93.0 39.0 39.0 6.0 19.0 185M20-A 7TAA302010R0040 6
240 mm² M10 24.0 95.0 39.0 44.0 6.0 19.0 240M10-A 7TAA302010R0041 6
M12 24.0 95.0 39.0 44.0 6.0 19.0 240M12-A 7TAA302010R0042 6
M16 24.0 95.0 39.0 44.0 6.0 19.0 240M16-A 7TAA302010R0043 6
M20 24.0 95.0 39.0 44.0 6.0 19.0 240M20-A 7TAA302010R0044 6
300 mm² M10 26.0 115.0 53.0 48.0 6.0 22.0 300M10-A 7TAA302010R0045 6
M12 26.0 115.0 53.0 48.0 6.0 22.0 300M12-A 7TAA302010R0046 6
M16 26.0 115.0 53.0 48.0 6.0 22.0 300M16-A 7TAA302010R0047 6
M20 26.0 115.0 53.0 48.0 6.0 22.0 300M20-A 7TAA302010R0048 6
M24 26.0 115.0 53.0 48.0 6.0 22.0 300M24-A 7TAA302010R0049 6
400 mm² M12 27.4 124.0 53.0 51.1 6.8 22.0 400M12-A 7TAA302010R0050 3
06
M16 27.4 124.0 53.0 51.1 6.8 22.0 400M16-A 7TAA302010R0051 3
M20 27.4 124.0 53.0 51.1 6.8 22.0 400M20-A 7TAA302010R0052 3
M24 27.4 124.0 53.0 51.1 6.8 22.0 400M24-A 7TAA302010R0053 3
