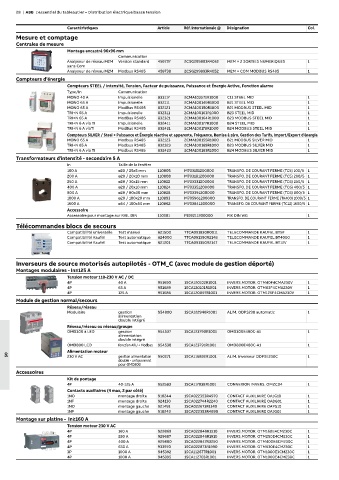

28 | ABB L'essentiel du tableautier – Distribution électrique basse tension
Caractéristiques Article Réf. internationale @ Désignation Col.
Mesure et comptage
Centrales de mesure
Montage encastré 96x96 mm
Communication
Analyseur de réseau M2M Version standard 459737 2CSG299883R4052 M2M + 2 SORTIES NUMERIQUES 1
sans Com
Analyseur de réseau M2M Modbus RS485 459738 2CSG299893R4052 M2M + COM MODBUS RS485 1
Compteurs d'énergie
Compteurs STEEL / Intensité, Tension, Facteur de puissance, Puissance et Énergie Active, Fonction alarme
Type/In Communication
MONO 40 A Impulsionelle 833117 2CMA103571R1000 C11 STEEL MID 1
MONO 65 A Impulsionelle 832111 2CMA100149R1000 B21 STEEL MID 1
MONO 65 A ModBus RS485 832121 2CMA100150R1000 B21 MODBUS STEEL MID 1
TRI+N 65 A Impulsionelle 832311 2CMA100163R1000 B23 STEEL MID 1
TRI+N 65 A ModBus RS485 832321 2CMA100164R1000 B23 MODBUS STEEL MID 1
TRI+N 6 A via TI Impulsionelle 832411 2CMA100177R1000 B24 STEEL MID 1
TRI+N 6 A viaTI ModBus RS485 832421 2CMA100178R1000 B24 MODBUS STEEL MID 1
Compteurs SILVER / Steel + Puissance et Énergie réactive et apparente, Fréquence, Remise à zéro, Gestion des Tarifs, Import/Export d'énergie
MONO 65 A Modbus RS485 832123 2CMA100155R1000 B21 MODBUS SILVER MID 1
TRI+N 65 A Modbus RS485 832323 2CMA100169R1000 B23 MODBUS SILVER MID 1
TRI+N 6 A via TI Modbus RS485 832423 2CMA100183R1000 B24 MODBUS SILVER MID 1
Transformateurs d'intensité - secondaire 5 A
In Taille de la fenêtre
100 A ø20 / 25x5 mm 110805 M703151200000 TRANSFO. DE COURANT FERME (TC5) 100/5 1
200 A ø20 / 20x10 mm 110808 M703181200000 TRANSFO. DE COURANT FERME (TC5) 200/5 1
250 A ø28 / 30x15 mm 110822 M703331200000 TRANSFO. DE COURANT FERME (TC6) 250/5 1
400 A ø28 / 20x10 mm 110824 M703351200000 TRANSFO. DE COURANT FERME (TC6) 400/5 1
800 A ø28 / 80x30 mm 110828 M703391200000 TRANSFO. DE COURANT FERME (TC6) 800/5 1
1000 A ø20 / 100x20 mm 110893 M705961200000 TRANSFO. DE COURANT FERME (TA400) 1000/5 1
1600 A ø54 / 100x50 mm 110862 M703841200000 TRANSFO. DE COURANT FERME (TC12) 1600/5 1
Accessoire
Accessoire pour montage sur RAIL DIN 110301 P199211200000 FIX DIN WG 1
Télécommandes blocs de secours
Compatibilité universelle Test manuel 621500 7TCA091830R0011 TELECOMMANDE KAUFEL BT5F 1
Compatibilité Kaufel Test automatique 624000 7TCA091350R2148 TELECOMMANDE KAUFEL BT4000 1
Compatibilité Kaufel Test automatique 621201 7TCA091350R2147 TELECOMMANDE KAUFEL BT12V 1
Inverseurs de source motorisés autopilotés - OTM_C (avec module de gestion déporté)
Montages modulaires - In≤125 A
Tension moteur 110-230 V AC / DC
4P 40 A 951690 1SCA120102R1001 INVERS.MOTOR. OTM40F4CMA230V 1
4P 63 A 951689 1SCA120101R1001 INVERS.MOTOR. OTM63F4CMA230V 1
4P 125 A 951686 1SCA120097R1001 INVERS.MOTOR. OTM125F4CMA230V 1
Module de gestion normal/secours
Réseau/réseau
Modulaire gestion 954880 1SCA122946R1001 ALIM. ODPS230 automatic 1
alimentation
double intégré
Réseau/réseau ou réseau/groupe
Fuse Fuse
OMD300 à LED gestion 954537 1SCA123790R1001 OMD300E480C-A1 1
alimentation
double intégré
OMD800 LCD fonction ARU + Modbus 954538 1SCA123791R1001 OMD800E480C-A1 1
Alimentation moteur
230 V AC gestion alimentation 950271 1SCA116892R1001 ALIM. Inverseur ODPSE230C 1
05
double - uniquement
pour OMD800
Accessoires
Kit de pontage
4P 40-125 A 952583 1SCA117038R1001 CONNEXION INVERS. OMZC04 1
Contacts auxiliaires (4 max, 2 par côté)
1NO montage droite 910244 1SCA022353R4970 CONTACT AUXILIAIRE OA1G10 1
1NF montage droite 924130 1SCA022744R2240 CONTACT AUXILIAIRE OA8G01 1
1NO montage gauche 921491 1SCA022673R1140 CONTACT AUXILIAIRE OA7G10 1
1NF montage gauche 910243 1SCA022353R4890 CONTACT AUXILIAIRE OA1G01 1
Montage sur platine - In≥160 A
Tension moteur 230 V AC
4P 160 A 929869 1SCA022848R1510 INVERS.MOTOR. OTM160E4CM230C 1
4P 250 A 929687 1SCA022846R1910 INVERS.MOTOR. OTM250E4CM230C 1
4P 400 A 929800 1SCA022847R3250 INVERS.MOTOR. OTM400E4CM230C 1
4P 630 A 933970 1SCA022873R1990 INVERS.MOTOR. OTM630E4CM230C 1
3P 1000 A 945392 1SCA112677R1001 INVERS.MOTOR. OTM1000E3CM230C 1
4P 1000 A 945395 1SCA112703R1001 INVERS.MOTOR. OTM1000E4CM230C 1
