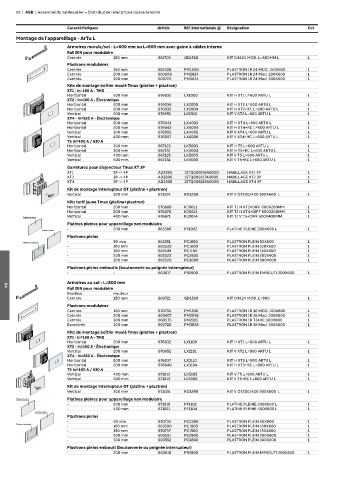

Page 24 - Essentiel-des-tableautiers

22 | ABB L'essentiel du tableautier – Distribution électrique basse tension

Caractéristiques Article Réf. internationale @ Désignation Col.
Montage de l'appareillage - ArTu L
Armoires murale/sol - L=600 mm ou L=800 mm avec gaine à câbles interne
Rail DIN pour modulaire
Centrée 150 mm 661703 GD1520 KIT DIN 24 MOD. L=600MM L 1
Plastrons modulaires
Centrée 150 mm 661508 PM1500 PLASTRON 1R 24 MOD. 150X600 1
Centrée 200 mm 603606 PM2624 PLASTRON 1R 24 Mod. 200X600 1
Centrée 300 mm 603723 PM3624 PLASTRON 1R 24 Mod. 300X600 1
Kits de montage boîtier moulé Tmax (platine + plastron)
XT1 - In=160 A - TMD
Horizontal 200 mm 676031 LX1000 KIT H XT1 L=600 ARTU L 1
XT2 - In=160 A - Électronique
Horizontal 200 mm 676034 LX2000 KIT H XT2 L=600 ARTU L 1
Horizontal 200 mm 676035 LX2004 KIT H XT2+RC L=600 ARTU L 1
Vertical 200 mm 676951 LX2001 KIT V XT2 L=600 ARTU L 1
XT4 - In=250 A - Électronique
Horizontal 200 mm 676041 LX4003 KIT H XT4 L=600 ARTU L 1
Horizontal 200 mm 676042 LX4004 KIT H XT4+RC L=600 ARTU L 1
Vertical 300 mm 676055 LX4005 KIT V XT4 L=600 ARTU L 1
Vertical 400 mm 676057 LX4006 KIT V XT4+RC L=600 ARTU L 1
T5 In=400 A / 630 A
Horizontal 300 mm 667123 LK5003 KIT H T5 L=600 ARTU L 1
Horizontal 300 mm 667172 LK5004 KIT H T5+RC L=600 ARTU L 1
Vertical 400 mm 667125 LK5005 KIT V T5 L=600 ARTU L 1
Vertical 500 mm 667174 LK5006 KIT V T5+RC L=600 ARTU L 1
Garnitures pour disjoncteur Tmax XT 3P
XT1 3P -> 4P AD3305 1STQ009216A0000 HABILLAGE XT1 3P 1
XT2 3P -> 4P AD3306 1STQ009217A0000 HABILLAGE XT2 3P 1
XT4 3P -> 4P AD3308 1STQ009219A0000 HABILLAGE XT4 3P 1
Kit de montage interrupteur OT (platine + plastron)
Vertical 300 mm 671124 KO1260 KIT V OT200/400 300X600 L 1
Kits tarif jaune Tmax (platine+plastron)
Horizontal 200 mm 676868 KJ0011 KIT TJ H XT2+DIFF 600X200MM 1
Horizontal 200 mm 676870 KJ0013 KIT TJ H XT4+DIFF 600X200MM 1
Vertical 400 mm 676871 KJ0014 KIT TJ V T5+DIFF 600X400MM 1
Platines de fond
Platines pleines pour appareillage non modulaire
- 200 mm 661586 PF1002 PLATINE PLEINE 200X600 L 1
Pastrons pleins
Plastrons pleins
- 50 mm 661551 PC1050 PLASTRON PLEIN 50X600 1
Plastrons emboutis
- 100 mm 602520 PC1600 PLASTRON PLEIN 100X600 1
- 150 mm 661549 PC1150 PLASTRON PLEIN 150X600 1
- 200 mm 602523 PC2600 PLASTRON PLEIN 200X600 1
- 300 mm 602526 PC3600 PLASTRON PLEIN 300X600 1
Plastrons pleins emboutis (boutonnerie ou poignée interrupteur)
- - 603617 PR2600 PLASTRON PLEIN EMBOUTI 200X600 1
Armoires au sol - L=800 mm
Rail DIN pour modulaire
04
Position Hauteur
Centrée 150 mm 669721 GD1530 KIT DIN 24 MOD. L=800 1
Plastrons modulaires
Centrée 150 mm 670733 PM1536 PLASTRON 1R 36 MOD. 150X800 1
Centrée 200 mm 603607 PM2836 PLASTRON 1R 36 Mod. 200X800 1
Centrée 300 mm 660575 PM2315 PLASTRON 1R T3+RC 300X800 1
Excentrée 300 mm 603722 PM3836 PLASTRON 1R 36 Mod. 300X800 1
Kits de montage boîtier moulé Tmax (platine + plastron)
XT1 - In=160 A - TMD
Horizontal 200 mm 676032 LX1100 KIT H XT1 L=800 ARTU L 1
XT2 - In=160 A - Électronique
Vertical 200 mm 676952 LX2101 KIT V XT2 L=800 ARTU L 1
XT4 - In=250 A - Électronique
Horizontal 200 mm 676037 LX3110 KIT H XT3 L=800 ARTU L 1
Horizontal 200 mm 676040 LX3104 KIT H XT3+RC L=800 ARTU L 1
T5 In=400 A / 630 A
Vertical 400 mm 671012 LK5105 KIT V T5 L=800 ARTU L 1
Vertical 500 mm 671013 LK5106 KIT V T5+RC L=800 ARTU L 1
Kit de montage interrupteur OT (platine + plastron)
Vertical 300 mm 671125 KO1280 KIT V OT200/400 300X800 L 1
Platines de fond Platines pleines pour appareillage non modulaire
- 200 mm 671019 PF1102 PLATINE PLEINE 200X800 L 1
- 400 mm 671021 PF1104 PLATINE PLEINE 400X800 L 1
Pastrons pleins
Plastrons pleins
- 50 mm 670735 PC0580 PLASTRON PLEIN 50X800 1
Plastrons emboutis
- 100 mm 603590 PC1800 PLASTRON PLEIN 100X800 1
- 150 mm 670737 PC1580 PLASTRON PLEIN 150X800 1
- 200 mm 603591 PC2800 PLASTRON PLEIN 200X800 1
- 300 mm 603592 PC3800 PLASTRON PLEIN 300X800 1
Plastrons pleins embouti (boutonnerie ou poignée interrupteur)
- 200 mm 603618 PR2800 PLASTRON PLEIN EMBOUTI 200X800 1
