ABB  L'essentiel du tableautier – Distribution électrique basse tension  |  43


         —

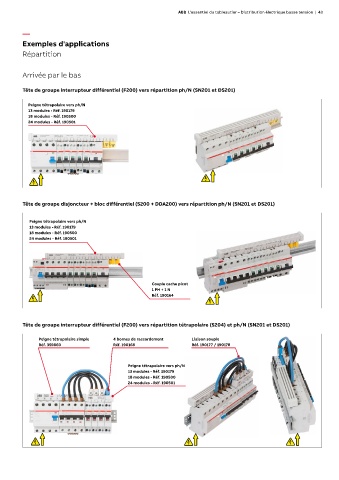

         Exemples d'applications
         Répartition



         Arrivée par le bas

         Tête de groupe interrupteur différentiel (F200) vers répartition ph/N (SN201 et DS201)

           Peigne tétrapolaire vers ph/N
           13 modules - Réf. 190179
           18 modules - Réf. 190500
           24 modules - Réf. 190501
















         Tête de groupe disjoncteur + bloc différentiel (S200 + DDA200) vers répartition ph/N (SN201 et DS201)


           Peigne tétrapolaire vers ph/N
           13 modules - Réf. 190179
           18 modules - Réf. 190500
           24 modules - Réf. 190501








                                                      Couple cache picot
                                                      1 PH + 1 N
                                                      Réf. 190164




         Tête de groupe interrupteur différentiel (F200) vers répartition tétrapolaire (S204) et ph/N (SN201 et DS201)


               Peigne tétrapolaire simple  4 bornes de raccordement   Liaison souple
               Réf. 359860               Réf. 190168                Réf. 190177 / 190178



                                              Peigne tétrapolaire vers ph/N
                                              13 modules - Réf. 190179
                                              18 modules - Réf. 190500
                                              24 modules - Réf. 190501
