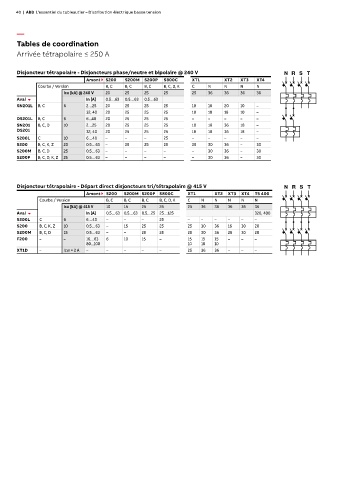

40 | ABB L'essentiel du tableautier – Distribution électrique basse tension

—

Tables de coordination
Arrivée tétrapolaire ≤ 250 A

Disjoncteur tétrapolaire - Disjoncteurs phase/neutre et bipolaire @ 240 V N R S T
Amont S200 S200M S200P S800C XT1 XT2 XT3 XT4
Courbe / Version B, C B, C B, C B, C, D, K C N N N N
Icu [kA] @ 240 V 20 25 25 25 25 36 36 36 36
Aval In [A] 0.5…63 0.5…63 0.5…63
SN201L B, C 6 2…25 20 25 25 25 18 18 20 10 –
32, 40 20 25 25 25 18 10 18 10 –
DS201L B, C 6 6...40 20 25 25 25 – – – – –
SN201 B, C, D 10 2…25 20 25 25 25 18 18 36 18 –
DS201 32, 40 20 25 25 25 18 18 36 18 –
S200L C 10 6…40 – – – 25 – – – – –
S200 B, C, K, Z 20 0.5…63 – 25 25 25 25 30 36 – 30
S200M B, C, D 25 0.5…63 – – – – – 30 36 – 30
S200P B, C, D, K, Z 25 0.5…63 – – – – – 30 36 – 30

Disjoncteur tétrapolaire - Départ direct disjoncteurs tri/tétrapolaire @ 415 V N R S T
Amont S200 S200M S200P S800C XT1 XT2 XT3 XT4 T5 400
Courbe / Version B, C B, C B, C B, C, D, K C N N N N N
Icu [kA] @ 415 V 10 15 25 25 25 36 36 36 36 36
Aval In [A] 0.5…63 0.5…63 0.5…25 25…125 320, 400
S200L C 6 6…40 – – – 25 – – – – – –
S200 B, C, K, Z 10 0.5…63 – 15 25 25 25 30 36 16 30 20
S200M B, C, D 15 0.5…63 – – 25 25 25 30 36 25 30 20
F200 – – 16…63 6 10 15 – 15 15 15 – – –
80...100 10 10 10
XT1D – Icw = 2 A – – – – – 25 36 36 – – –
