ABB L'essentiel du tableautier – Distribution électrique basse tension | 41

—

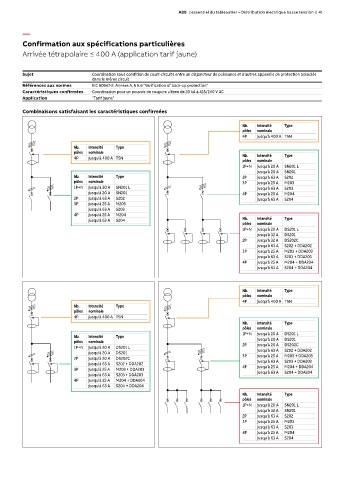

Confirmation aux spécifications particulières
Arrivée tétrapolaire ≤ 400 A (application tarif jaune)

Sujet Coordination sous condition de court-circuits entre un disjoncteur de puissance et d'autres appareils de protection associés
dans le même circuit
Références aux normes IEC 60947-2. Annexe A, § A.6 "Verification of back-up protection"
Caractéristiques confirmées Coordination pour un pouvoir de coupure ultime de 20 kA à 415/240 V AC
Application "Tarif jaune"

Combinaisons satisfaisant les caractéristiques confirmées

Nb. Intensité Type
pôles nominale
4P jusqu'à 400 A T5N

Nb. Intensité Type
pôles nominale
4P jusqu'à 400 A T5N Nb. Intensité Type
pôles nominale
1P+N jusqu'à 20 A SN201 L
jusqu'à 20 A SN201
Nb. Intensité Type 2P jusqu'à 63 A S202
pôles nominale 3P jusqu'à 25 A M203
1P+N jusqu'à 20 A SN201 L jusqu'à 63 A S203
jusqu'à 20 A SN201 4P jusqu'à 25 A M204
2P jusqu'à 63 A S202 jusqu'à 63 A S204
3P jusqu'à 25 A M203
jusqu'à 63 A S203
4P jusqu'à 25 A M204
jusqu'à 63 A S204 Nb. Intensité Type
pôles nominale
1P+N jusqu'à 20 A DS201 L
jusqu'à 32 A DS201
2P jusqu'à 32 A DS202C
jusqu'à 63 A S202 + DDA202
3P jusqu'à 25 A M203 + DDA203
jusqu'à 63 A S203 + DDA203
4P jusqu'à 25 A M204 + DDA204
jusqu'à 63 A S204 + DDA204

Nb. Intensité Type
pôles nominale
4P jusqu'à 400 A T5N
Nb. Intensité Type
pôles nominale
4P jusqu'à 400 A T5N
Nb. Intensité Type
pôles nominale
1P+N jusqu'à 20 A DS201 L
Nb. Intensité Type
pôles nominale jusqu'à 20 A DS201
1P+N jusqu'à 20 A DS201 L 2P jusqu'à 20 A DS202C
jusqu'à 20 A DS201 jusqu'à 63 A S202 + DDA202
2P jusqu'à 20 A DS202C 3P jusqu'à 25 A M203 + DDA203
jusqu'à 63 A S202 + DDA202 jusqu'à 63 A S203 + DDA203
3P jusqu'à 25 A M203 + DDA203 4P jusqu'à 25 A M204 + DDA204
S204 + DDA204
jusqu'à 63 A
jusqu'à 63 A S203 + DDA203
4P jusqu'à 25 A M204 + DDA204
jusqu'à 63 A S204 + DDA204
Nb. Intensité Type
pôles nominale
1P+N jusqu'à 20 A SN201 L
jusqu'à 32 A SN201
2P jusqu'à 63 A S202
3P jusqu'à 25 A M203
jusqu'à 63 A S203
4P jusqu'à 25 A M204
jusqu'à 63 A S204
