42 | ABB L'essentiel du tableautier – Distribution électrique basse tension

—

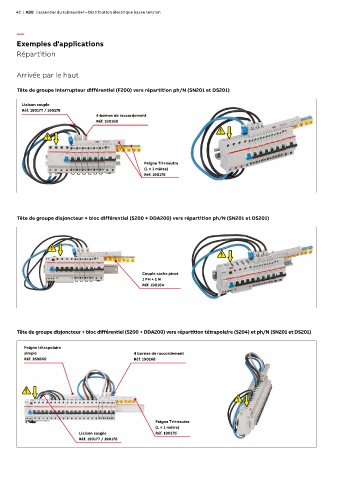

Exemples d'applications
Répartition

Arrivée par le haut

Tête de groupe interrupteur différentiel (F200) vers répartition ph/N (SN201 et DS201)

Liaison souple
Réf. 190177 / 190178
4 bornes de raccordement
Réf. 190168

Peigne Tri+neutre
(L = 1 mètre)
Réf. 190176

Tête de groupe disjoncteur + bloc différentiel (S200 + DDA200) vers répartition ph/N (SN201 et DS201)

Couple cache picot
1 PH + 1 N
Réf. 190164

Tête de groupe disjoncteur + bloc différentiel (S200 + DDA200) vers répartition tétrapolaire (S204) et ph/N (SN201 et DS201)

Peigne tétrapolaire
simple 4 bornes de raccordement
Réf. 359860 Réf. 190168

Peigne Tri+neutre
(L = 1 mètre)
Liaison souple Réf. 190176
Réf. 190177 / 190178
