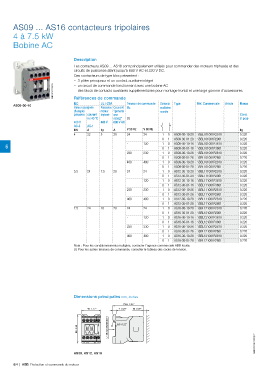

AS09 ... AS16 contacteurs tripolaires

4 à 7.5 kW
Bobine AC

Description
Les contacteurs AS09 ... AS16 sont principalement utilisés pour commander des moteurs triphasés et des
circuits de puissance allant jusqu'à 690 V AC et 220 V DC.
Ces contacteurs de type bloc présentent :
– 3 pôles principaux et un contact auxiliaire intégré
– un circuit de commande fonctionnant avec une bobine AC
1SBC101007F0014 – des blocs de contacts auxiliaires supplémentaires pour montage frontal et une large gamme d'accessoires.
Références de commande
IEC UL / CSA Tension de commande Contacts Type Réf. Commerciale Article Masse
AS09-30-10
Valeur assignée Puissance Courant Uc auxiliaires
d'emploi moteur "general montés
puissance courant triphasé use Cond.
?= 40 °C rating" (1) (1 pce)
400 V 480 V 600 V AC
AC-3 AC-1
kW A hp A V 50 Hz V 60 Hz kg
4 22 5 20 24 24 1 0 AS09-30-10-20 1SBL101001R2010 0.220
0 1 AS09-30-01-20 1SBL101001R2001 0.220
6 - 120 1 0 0 1 AS09-30-10-16 1SBL101001R1610 0.220
1SBL101001R1601
AS09-30-01-16
0.220
230 230 1 0 AS09-30-10-26 1SBL101001R2610 0.220
0 1 AS09-30-01-26 1SBL101001R2601 0.220
400 400 1 0 AS09-30-10-28 1SBL101001R2810 0.220
0 1 AS09-30-01-28 1SBL101001R2801 0.220
5.5 24 7.5 20 24 24 1 0 AS12-30-10-20 1SBL111001R2010 0.220
0 1 AS12-30-01-20 1SBL111001R2001 0.220
- 120 1 0 AS12-30-10-16 1SBL111001R1610 0.220
0 1 AS12-30-01-16 1SBL111001R1601 0.220
230 230 1 0 AS12-30-10-26 1SBL111001R2610 0.220
0 1 AS12-30-01-26 1SBL111001R2601 0.220
400 400 1 0 AS12-30-10-28 1SBL111001R2810 0.220
0 1 AS12-30-01-28 1SBL111001R2801 0.220
7.5 24 10 20 24 24 1 0 AS16-30-10-20 1SBL121001R2010 0.220
0 1 AS16-30-01-20 1SBL121001R2001 0.220
- 120 1 0 AS16-30-10-16 1SBL121001R1610 0.220
0 1 AS16-30-01-16 1SBL121001R1601 0.220
230 230 1 0 AS16-30-10-26 1SBL121001R2610 0.220
0 1 AS16-30-01-26 1SBL121001R2601 0.220
400 400 1 0 AS16-30-10-28 1SBL121001R2810 0.220
0 1 AS16-30-01-28 1SBL121001R2801 0.220
Note : Pour les conditionnements multiples, contacter l'agence commerciale ABB locale.
(1) Pour les autres tensions de commande, consulter le tableau des codes de tension.

Dimensions principales mm, inches
72.5 2.85"
35 1.38"
45 1.77" 7 0.28" 10 0.39" 2 x
M4 8-32 UNC ø 4.2 0.17"
35 mm EN/IEC 60715 5.5 0.22"
68 2.68" 60 2.36" 50 1.97"
1SBC101301S0301

AS09, AS12, AS16
