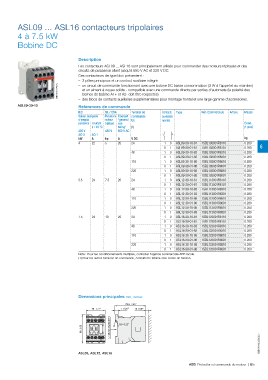

ASL09 ... ASL16 contacteurs tripolaires

4 à 7.5 kW
Bobine DC

Description
Les contacteurs ASL09 ... ASL16 sont principalement utilisés pour commander des moteurs triphasés et des
circuits de puissance allant jusqu'à 690 V AC et 220 V DC.
Ces contacteurs de type bloc présentent :
– 3 pôles principaux et un contact auxiliaire intégré
– un circuit de commande fonctionnant avec une bobine DC basse consommation (3 W à l'appel et au maintien)
1SBC101010F0014 et un aimant à noyau solide - compatible avec une commande directe par sorties d'automate (la polarité des
bornes de bobine A1+ et A2- doit être respectée)
– des blocs de contacts auxiliaires supplémentaires pour montage frontal et une large gamme d'accessoires.
ASL09-30-10 Références de commande
IEC UL / CSA Tension de Contacts Type Réf. Commerciale Article Masse
Valeur assignée Puissance Courant commande auxiliaires
d'emploi moteur "general Uc montés
puissance courant triphasé use Cond.
?= 40 °C rating" (1) (1 pce)
400 V 480 V 600 V AC
AC-3 AC-1
kW A hp A V DC kg
4 22 5 20 24 1 0 ASL09-30-10-81 1SBL103001R8110 0.280
0 1 ASL09-30-01-81 1SBL103001R8101 0.280 6
48 1 0 ASL09-30-10-83 1SBL103001R8310 0.280
0 1 ASL09-30-01-83 1SBL103001R8301 0.280
110 1 0 ASL09-30-10-86 1SBL103001R8610 0.280
0 1 ASL09-30-01-86 1SBL103001R8601 0.280
220 1 0 ASL09-30-10-88 1SBL103001R8810 0.280
0 1 ASL09-30-01-88 1SBL103001R8801 0.280
5.5 24 7.5 20 24 1 0 ASL12-30-10-81 1SBL113001R8110 0.280
0 1 ASL12-30-01-81 1SBL113001R8101 0.280
48 1 0 ASL12-30-10-83 1SBL113001R8310 0.280
0 1 ASL12-30-01-83 1SBL113001R8301 0.280
110 1 0 ASL12-30-10-86 1SBL113001R8610 0.280
0 1 ASL12-30-01-86 1SBL113001R8601 0.280
220 1 0 ASL12-30-10-88 1SBL113001R8810 0.280
0 1 ASL12-30-01-88 1SBL113001R8801 0.280
7.5 24 10 20 24 1 0 ASL16-30-10-81 1SBL123001R8110 0.280
0 1 ASL16-30-01-81 1SBL123001R8101 0.280
48 1 0 ASL16-30-10-83 1SBL123001R8310 0.280
0 1 ASL16-30-01-83 1SBL123001R8301 0.280
110 1 0 ASL16-30-10-86 1SBL123001R8610 0.280
0 1 ASL16-30-01-86 1SBL123001R8601 0.280
220 1 0 ASL16-30-10-88 1SBL123001R8810 0.280
0 1 ASL16-30-01-88 1SBL123001R8801 0.280
Note : Pour les conditionnements multiples, contacter l'agence commerciale ABB locale.
(1) Pour les autres tensions de commande, consulter le tableau des codes de tension.

Dimensions principales mm, inches
72.5 2.85"
45 1.77" 7 0.28" 10 0.39" 2 x 35 1.38"
M4 8-32 UNC ø 4.2 0.17"
35 mm EN/IEC 60715 5.5 0.22"
68 2.68" 60 2.36"
1SBC101302S0301

ASL09, ASL12, ASL16

ABB Protection et commande de moteur | 6/5
