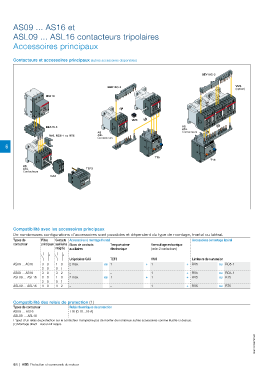

AS09 ... AS16 et

ASL09 ... ASL16 contacteurs tripolaires
Accessoires principaux

Contacteurs et accessoires principaux (autres accessoires disponibles)

BEY16C-3

BER16C-3 VM3
(option)
MS116

VM3
BEA16-3 AS
ASL
AS Contacteurs
RV5, RC5-1 ou RT5 ASL
Contacteurs
6

T16
T16
AS
ASL TEF3
Contacteurs
CA3

Compatibilité avec les accessoires principaux
De nombreuses configurations d’accessoires sont possibles et dépendent du type de montage, frontal ou latéral.
Types de Pôles Contacts Accessoires à montage frontal Accessoires à montage latéral
contacteur principaux auxiliaires Blocs de contacts Temporisateur Verrouillage mécanique
intégrés auxiliaires électronique (entre 2 contacteurs)

Unipolaires CA3 TEF3 VM3 Limiteurs de surtension
AS09 ... AS16 3 0 1 0 2 max. ou 1 + 1 + RV5 ou RC5-1
3 0 0 1
AS09 ... AS16 3 0 3 2 – – 1 + RV5 ou RC5-1
ASL09 ... ASL16 3 0 1 0 2 max. ou 1 + 1 + RV5 ou RT5
3 0 0 1
ASL09 ... ASL16 3 0 3 2 – – 1 + RV5 ou RT5

Compatibilité des relais de protection (1)
Types de contacteur Relais thermiques de protection
AS09 … AS16 T16 (0.10...16 A)
ASL09 … ASL16
L'ajout d'un relais de protection sur le contacteur n'empêche pas de monter de nombreux autres accessoires comme illustré ci-dessus.
(1) Montage direct - Aucun kit requis.

1SBC101297S0301
