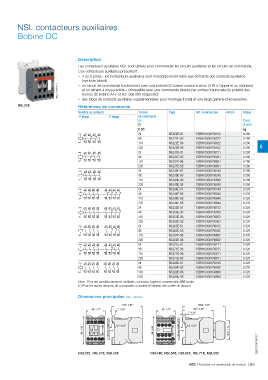

NSL contacteurs auxiliaires

Bobine DC

Description
Les contacteurs auxiliaires NSL sont utilisés pour commander les circuits auxiliaires et les circuits de commande.
Ces contacteurs auxiliaires présentent :
– 4 ou 8 pôles - les contacteurs auxiliaires sont mécaniquement reliés aux éléments des contacts auxiliaires
(symbole latéral)
1SBC101018F0014 et un aimant à noyau solide - compatible avec une commande directe par sorties d'automate (la polarité des
– un circuit de commande fonctionnant avec une bobine DC basse consommation (3 W à l'appel et au maintien)
bornes de bobine A1+ et A2- doit être respectée)
– des blocs de contacts auxiliaires supplémentaires pour montage frontal et une large gamme d'accessoires.
NSL22E Références de commande
Nombre de contacts Tension Type Réf. Commerciale Article Masse
e
er
1 étage 2 étage de commande
Uc Cond.
(1) (1 pce)
V DC kg
A1+ 13 21 31 43 24 NSL22E-81 1SBH103001R8122 0.280
NO NC NC NO
48 NSL22E-83 1SBH103001R8322 0.280
NO NC NC NO
A2- 14 22 32 44 110 NSL22E-86 1SBH103001R8622 0.280
220 NSL22E-88 1SBH103001R8822 0.280 6
A1+ 13 21 33 43 24 NSL31E-81 1SBH103001R8131 0.280
NO NC NO NO
48 NSL31E-83 1SBH103001R8331 0.280
NO NC NO NO
A2- 14 22 34 44 110 NSL31E-86 1SBH103001R8631 0.280
220 NSL31E-88 1SBH103001R8831 0.280
A1+ 13 23 33 43 24 NSL40E-81 1SBH103001R8140 0.280
NO NO NO NO
48 NSL40E-83 1SBH103001R8340 0.280
NO NO NO NO
A2- 14 24 34 44 110 NSL40E-86 1SBH103001R8640 0.280
220 NSL40E-88 1SBH103001R8840 0.280
A1+ 13 23 33 43 51 61 71 81 24 NSL44E-81 1SBH103001R8144 0.320
NO NO NO NO NC NC NC NC
48 NSL44E-83 1SBH103001R8344 0.320
A2- NO 14 NO 24 NO 34 NO 44 NC 52 NC 62 NC 72 NC 82 110 NSL44E-86 1SBH103001R8644 0.320
220 NSL44E-88 1SBH103001R8844 0.320
A1+ 13 23 33 43 53 61 71 81 24 NSL53E-81 1SBH103001R8153 0.320
NO NO NO NO NO NC NC NC
48 NSL53E-83 1SBH103001R8353 0.320
A2- NO 14 NO 24 NO 34 NO 44 NO 54 NC 62 NC 72 NC 82 110 NSL53E-86 1SBH103001R8653 0.320
220 NSL53E-88 1SBH103001R8853 0.320
A1+ 13 23 33 43 53 61 71 83 24 NSL62E-81 1SBH103001R8162 0.320
NO NO NO NO NO NC NC NO
48 NSL62E-83 1SBH103001R8362 0.320
A2- NO 14 NO 24 NO 34 NO 44 NO 54 NC 62 NC 72 NO 84 110 NSL62E-86 1SBH103001R8662 0.320
220 NSL62E-88 1SBH103001R8862 0.320
A1+ 13 23 33 43 53 61 73 83 24 NSL71E-81 1SBH103001R8171 0.320
NO NO NO NO NO NC NO NO
48 NSL71E-83 1SBH103001R8371 0.320
A2- NO 14 NO 24 NO 34 NO 44 NO 54 NC 62 NO 74 NO 84 110 NSL71E-86 1SBH103001R8671 0.320
220 NSL71E-88 1SBH103001R8871 0.320
A1+ 13 23 33 43 53 63 73 83 24 NSL80E-81 1SBH103001R8180 0.320
NO NO NO NO NO NO NO NO
48 NSL80E-83 1SBH103001R8380 0.320
NO NO NO NO NO NO NO NO
A2- 14 24 34 44 54 64 74 84 110 NSL80E-86 1SBH103001R8680 0.320
220 NSL80E-88 1SBH103001R8880 0.320
Note : Pour les conditionnements multiples, contacter l'agence commerciale ABB locale.
(1) Pour les autres tensions de commande, consulter le tableau des codes de tension.
Dimensions principales mm, inches
72.5 2.85" 100.2 3.94" 2 x M4 8-32 UNC
45 1.77" 7 0.28" 45 1.77" 72.5 2.85" 35 1.38"
7 0.28" ø 4.2 0.17"
35 mm EN/IEC 60715 5.5 0.22" 35 mm EN/IEC 60715 5.5 0.22"
68 2.68" 68 2.68" 44.2 1.74" 60 2.36"
1SBC101479S0301

NSL22E, NSL31E, NSL40E NSL44E, NSL53E, NSL62E, NSL71E, NSL80E

ABB Protection et commande de moteur | 6/9
