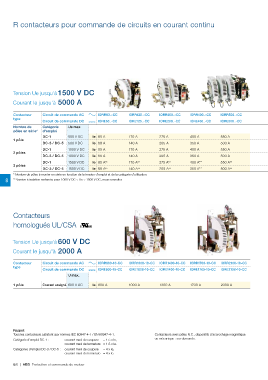

R contacteurs pour commande de circuits en courant continu

Tension Ue jusqu'à 1500 V DC

Courant Ie jusqu'à 5000 A

Contacteur Circuit de commande AC IORR63..-CC IORR125..-CC IORR200..-CC IORR400..-CC IORR500..-CC IORR800..-CC IORR1000..-CC IORR1400..-CC IORR1700..-CC IORR2100..-CC IORR2500..-CC IORR3200..-CC IORR3800..-CC IORR4500..-CC IORR5100..-CC
type
Circuit de commande DC IORE63..-CC IORE125..-CC IORE200..-CC IORE400..-CC IORE500..-CC IORE800..-CC IORE1000..-CC IORE1400..-CC IORE1700..-CC IORE2100..-CC IORE2500..-CC IORE3200..-CC IORE3800..-CC IORE4500..-CC IORE5100..-CC
Nombre de Catégorie Ue max. Ue max.
pôles en série* d'emploi
DC-1 500 V DC Ie 85 A 170 A 275 A 400 A 550 A 750 V DC 800 A 1000 A 1250 A 1600 A 2000 A 2300 A 3200 A 3800 A 4500 A 5000 A
1 pôle
DC-3 / DC-5 500 V DC Ie 68 A 140 A 205 A 350 A 500 A 600 V DC 720 A 1000 A 1250 A 1600 A 2000 A Sur demande Sur demande Sur demande Sur demande Sur demande
DC-1 1000 V DC Ie 85 A 170 A 275 A 400 A 550 A 1500 V DC 800 A 1000 A 1250 A 1600 A 2000 A 2300 A 3200 A 3800 A 4500 A 5000 A
2 pôles
DC-3 / DC-5 1000 V DC Ie 68 A 140 A 205 A 350 A 500 A 1000 V DC 720 A 1000 A 1250 A 1600 A 2000 A Sur demande Sur demande Sur demande Sur demande Sur demande
DC-1 1500 V DC Ie 85 A** 170 A** 275 A** 400 A** 550 A** 1500 V DC 800 A 1000 A 1250 A 1600 A 2000 A 2300 A 3200 A 3800 A 4500 A 5000 A
3 pôles
DC-3 / DC-5 1500 V DC Ie 68 A** 140 A** 205 A** 350 A** 500 A** 1500 V DC 720 A 1000 A 1250 A 1600 A 2000 A Sur demande Sur demande Sur demande Sur demande Sur demande
* Nombre de pôles à monter en série en fonction de la tension d'emploi et de la catégorie d'utilisation.
8 ** Version à isolation renforcée pour 1000 V DC < Ue < 1500 V DC, nous consulter.

Contacteurs

homologués UL/CSA

Tension Ue jusqu'à 600 V DC

Courant Ie jusqu'à 2000 A

Contacteur Circuit de commande AC IORR800-10-CC IORR1000-10-CC IORR1400-10-CC IORR1700-10-CC IORR2100-10-CC
type
Circuit de commande DC IORE800-10-CC IORE1000-10-CC IORE1400-10-CC IORE1700-10-CC IORE2100-10-CC
U max.
1 pôle Courant assigné 600 V DC Ie 800 A 1000 A 1300 A 1700 A 2000 A

Rappel :
Tous les contacteurs satisfont aux normes IEC 60947-4-1 / EN 60947-4-1. Contacteurs avec pôles N.C., dispositifs d'accrochage magnétique
= 1.5 x Ie,

Catégorie d'emploi DC-1 : courant maxi de coupure ou mécanique : sur demande.
= 1.5 x Ie.

courant maxi de fermeture
= 4 x Ie,

Catégories d'emploi DC-3 / DC-5 : courant maxi de coupure
= 4 x Ie.

courant maxi de fermeture
8/6 | ABB Protection et commande de moteur
