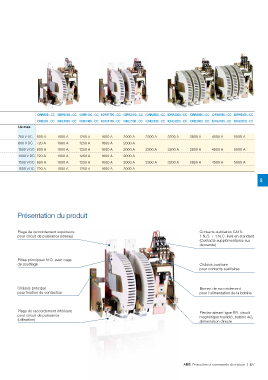

Contacteur Circuit de commande AC IORR63..-CC IORR125..-CC IORR200..-CC IORR400..-CC IORR500..-CC IORR800..-CC IORR1000..-CC IORR1400..-CC IORR1700..-CC IORR2100..-CC IORR2500..-CC IORR3200..-CC IORR3800..-CC IORR4500..-CC IORR5100..-CC
type
Circuit de commande DC IORE63..-CC IORE125..-CC IORE200..-CC IORE400..-CC IORE500..-CC IORE800..-CC IORE1000..-CC IORE1400..-CC IORE1700..-CC IORE2100..-CC IORE2500..-CC IORE3200..-CC IORE3800..-CC IORE4500..-CC IORE5100..-CC
Nombre de Catégorie Ue max. Ue max.
pôles en série* d'emploi
DC-1 500 V DC Ie 85 A 170 A 275 A 400 A 550 A 750 V DC 800 A 1000 A 1250 A 1600 A 2000 A 2300 A 3200 A 3800 A 4500 A 5000 A
1 pôle
DC-3 / DC-5 500 V DC Ie 68 A 140 A 205 A 350 A 500 A 600 V DC 720 A 1000 A 1250 A 1600 A 2000 A Sur demande Sur demande Sur demande Sur demande Sur demande
DC-1 1000 V DC Ie 85 A 170 A 275 A 400 A 550 A 1500 V DC 800 A 1000 A 1250 A 1600 A 2000 A 2300 A 3200 A 3800 A 4500 A 5000 A
2 pôles
DC-3 / DC-5 1000 V DC Ie 68 A 140 A 205 A 350 A 500 A 1000 V DC 720 A 1000 A 1250 A 1600 A 2000 A Sur demande Sur demande Sur demande Sur demande Sur demande
DC-1 1500 V DC Ie 85 A** 170 A** 275 A** 400 A** 550 A** 1500 V DC 800 A 1000 A 1250 A 1600 A 2000 A 2300 A 3200 A 3800 A 4500 A 5000 A
3 pôles
DC-3 / DC-5 1500 V DC Ie 68 A** 140 A** 205 A** 350 A** 500 A** 1500 V DC 720 A 1000 A 1250 A 1600 A 2000 A Sur demande Sur demande Sur demande Sur demande Sur demande
* Nombre de pôles à monter en série en fonction de la tension d'emploi et de la catégorie d'utilisation.
** Version à isolation renforcée pour 1000 V DC < Ue < 1500 V DC, nous consulter. 8

Présentation du produit

Plage de raccordement supérieure Contacts auxiliaires CA15..
pour circuit de puissance (réseau) 1 N.O. + 1 N.C. livré en standard
(Contacts supplémentaires sur
demande)

Pôles principaux N.O. avec cage
de soufflage Châssis auxiliaire
pour contacts auxiliaires

Châssis principal Bornes de raccordement
pour fixation du contacteur pour l’alimentation de la bobine

Plage de raccordement inférieure Electro-aimant type RR, circuit
pour circuit de puissance magnétique feuilleté, bobine AC,
(utilisation) alimentation directe

ABB Protection et commande de moteur | 8/7
