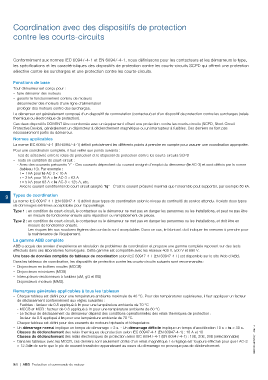

Coordination avec des dispositifs de protection

contre les courts-circuits

Conformément aux normes IEC 60947-4-1 et EN 60947-4-1, nous définissons pour les contacteurs et les démarreurs le type,
les spécifications et les caractéristiques des dispositifs de protection contre les courts-circuits SCPD qui offrent une protection
sélective contre les surcharges et une protection contre les courts-circuits.

Fonctions de base
Tout démarreur est conçu pour :
– faire démarrer des moteurs
– garantir le fonctionnement continu de moteurs
– déconnecter des moteurs d'une ligne d'alimentation
– protéger des moteurs contre des surcharges.
Le démarreur est généralement composé d'un dispositif de commutation (contacteur) et d'un dispositif de protection contre les surcharges (relais
thermique ou électronique de protection).
Ces deux dispositifs DOIVENT être coordonnés avec un équipement offrant une protection contre les courts-circuits (SCPD, Short Circuit
Protective Device), généralement un disjoncteur à déclenchement magnétique ou un interrupteur à fusibles. Ces derniers ne font pas
nécessairement partie du démarreur.
Normes applicables
La norme IEC 60947-4-1 (EN 60947-4-1) définit précisément les différents points à prendre en compte pour assurer une coordination appropriée.
Pour une coordination complète, il faut veiller aux points suivants :
– Test de sélectivité entre le relais de protection et le dispositif de protection contre les courts-circuits SCPD
– Tests en condition de court-circuit :
- Avec des courants présumés "r" - Ces courants dépendent du courant assigné d'emploi du démarreur (Ie AC-3) et sont définis par la norme
(tableau 13). Par exemple :
r = 1 kA pour Ie AC-3 < 16 A
r = 3 kA pour 16 A < Ie AC-3 < 63 A
r = 5 kA pour 63 A < Ie AC-3 < 125 A, etc.
- Avec le courant conditionnel de court-circuit assigné "Iq" - C'est le courant présumé maximal que l'ensemble peut supporter, par exemple 50 kA.

9 Types de coordination
La norme IEC 60947-4-1 (EN 60947-4-1) définit deux types de coordination selon le niveau de continuité de service attendu. Il existe deux types
de dommages extrêmes acceptables pour l'appareillage.
Type 1 : en condition de court-circuit, le contacteur ou le démarreur ne met pas en danger les personnes ou les installations, et peut ne pas être
en mesure de fonctionner ensuite sans réparation ou remplacement de pièces.
Type 2 : en condition de court-circuit, le contacteur ou le démarreur ne met pas en danger les personnes ou les installations, et doit être en
mesure de fonctionner ensuite.
Les risques liés aux soudures légères des contacts sont acceptables. Dans ce cas, le fabricant doit indiquer les mesures à prendre pour
la maintenance de l'équipement.
La gamme ABB complète
ABB a acquis des années d'expérience en résolution de problèmes de coordination et propose une gamme complète reposant sur des tests
effectués dans ses laboratoires homologués. Cette gamme est compatible avec les réseaux 400 V, 500 V et 690 V.
Une base de données complète de tableaux de coordination selon IEC 60947-4-1 (EN 60947-4-1) est disponible sur le site Web d'ABB.
Dans les tableaux de coordination, les dispositifs de protection contre les courts-circuits suivants sont recommandés :
– Disjoncteurs en boîtiers moulés (MCCB)
– Disjoncteurs miniatures (MCB)
– Interrupteurs-sectionneurs à fusibles (aM, gG et BS)
– Disjoncteurs-moteurs (MMS).

Remarques générales applicables à tous les tableaux
– Chaque tableau est défini pour une température ambiante maximale de 40 °C. Pour des températures supérieures, il faut appliquer un facteur
de déclassement conformément aux règles suivantes :
- Fusibles : facteur de 0.8 appliqué à In pour une température ambiante de 70 °C
- MCCB et MCB : facteur de 0.8 appliqué à In pour une température ambiante de 60 °C
- Le facteur de déclassement du démarreur dépend des conditions opérationnelles des relais thermiques de protection :
facteur de 0.9 appliqué à In pour une température ambiante de 70 °C.
– Chaque tableau est défini pour des courants de moteurs triphasés et tétrapolaires
– Un démarrage normal implique un temps de démarrage < 2 s. - Un démarrage difficile implique un temps d'accélération 10 s < ts < 30 s.
Classes de déclenchement des relais thermiques de protection selon IEC 60947-4-1 (EN 60947-4-1) : 10 A et 10
Classes de déclenchement des relais électroniques de protection selon IEC 60947-4-1 (EN 60947-4-1) : 10E, 20E, 30E (sélectionnable)
– Dans les tableaux avec les MCCB, ces derniers sont seulement dotés d'un relais magnétique. Le réglage est toujours effectué pour que l AC-3 1SBC101590S0301 - Rév. A
> 12.3xle de sorte que le pic de courant transitoire apparaissant au cours du démarrage ne provoque pas de déclenchement.
