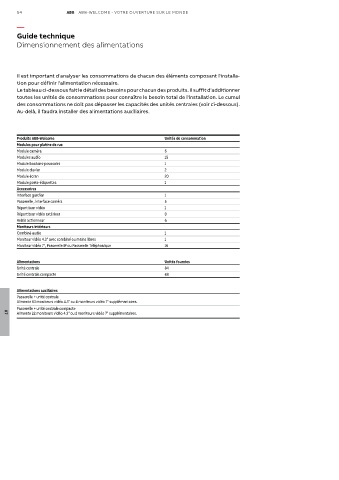

Guide technique
Dimensionnement des alimentations

Il est important d'analyser les consommations de chacun des éléments composant l'installa-
tion pour définir l'alimentation nécessaire.
Le tableau ci-dessous fait le détail des besoins pour chacun des produits. Il suffit d'additionner
toutes les unités de consommations pour connaître le besoin total de l'installation. Le cumul
des consommations ne doit pas dépasser les capacités des unités centrales (voir ci-dessous).
Au-delà, il faudra installer des alimentations auxiliaires.

Produits ABB-Welcome Unités de consommation
Modules pour platine de rue
Module caméra 6
Modules audio 15
Module boutons-poussoirs 1
Module clavier 2
Module écran 20
Module porte-étiquettes 1
Accessoires
Interface gardien 1
Passerelle , interface caméra 5
Répartiteur vidéo 1
Répartiteur vidéo extérieur 0
Relais actionneur 6
Moniteurs intérieurs
Combiné audio 1
Moniteur vidéo 4.3" avec combiné ou mains libres 1
Moniteur vidéo 7", Passerelle IP ou Passerelle Téléphonique 16

Alimentations Unités fournies
Unité centrale 84
Unité centrale compacte 48

Alimentations auxiliaires
Passerelle + unité centrale
Alimente 63 moniteurs vidéo 4.3" ou 4 moniteurs vidéo 7" supplémentaires.
Passerelle + unité centrale compacte
Alimente 22 moniteurs vidéo 4.3" ou 2 moniteurs vidéo 7" supplémentaires.
