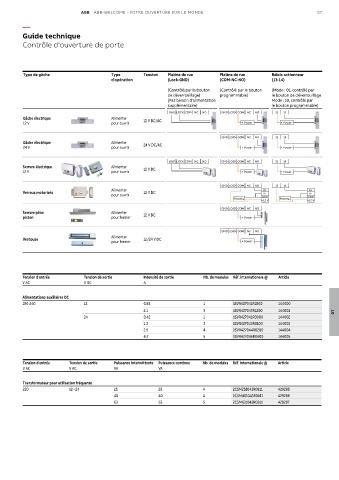

Guide technique
Contrôle d'ouverture de porte

Type de gâche Type Tension Platine de rue Platine de rue Relais actionneur
d'opération (Lock-GND) (COM-NC-NO) (13-14)
(Contrôlé par le bouton (Contrôlé par le bouton (Mode : 01, contrôlé par
de déverrouillage) programmable) le bouton de déverrouillage
(Pas besoin d'alimentation Mode : 10, contrôlé par
supplémentaire) le bouton programmable)
GND LOCK COM NC NO GND LOCK COM NC NO 13 14
Gâche électrique Alimenter
12 V pour ouvrir 12 V DC/AC + Power - + Power -

GND LOCK COM NC NO 13 14
Gâche électrique Alimenter 24 V DC/AC
24 V pour ouvrir + Power - + Power -

GND LOCK COM NC NO GND LOCK COM NC NO 13 14
Serrure électrique Alimenter
12 V pour ouvrir 12 V DC + Power - + Power -

GND LOCK COM NC NO 13 14
Alimenter K+ K+
Verrous motorisés 12 V DC K- K-
pour ouvrir GND GND
Power + - Power + -
+12 V +12 V
GND LOCK COM NC NO
Serrure pêne Alimenter 12 V DC
piston pour fermer + Power -
GND LOCK COM NC NO
Ventouse Alimenter 12/24 V DC
pour fermer + Power -

Tension d'entrée Tension de sortie Intensité de sortie Nb. de modules Réf. internationale @ Article
V AC V DC A

Alimentations auxiliaires DC
100-240 12 0.83 1 1SVR427041R1000 144000
2.1 3 1SVR427043R1200 144001 07
24 0.42 1 1SVR427041R0000 144002
1.3 3 1SVR427043R0100 144003
2.5 4 1SVR427044R0200 144004
4.2 5 1SVR427045R0400 144005

Tension d'entrée Tension de sortie Puissance intermittente Puissance continue Nb. de modules Réf. internationale @ Article
V AC V AC VA VA

Transformateur pour utilisation fréquente
230 12 - 24 25 25 4 2CSM251043R0811 429285
40 40 4 2CSM401043R0811 429286
63 63 5 2CSM631043R0811 429287
