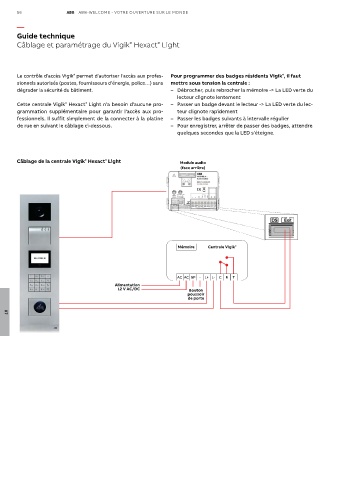

Guide technique
Câblage et paramétrage du Vigik Hexact Light
®
®

Le contrôle d'accès Vigik permet d'autoriser l'accès aux profes- Pour programmer des badges résidents Vigik , il faut
®
®
sionnels autorisés (postes, fournisseurs d'énergie, police…) sans mettre sous tension la centrale :
dégrader la sécurité du bâtiment. – Débrocher, puis rebrocher la mémoire -> La LED verte du
lecteur clignote lentement
Cette centrale Vigik Hexact Light n'a besoin d'aucune pro- – Passer un badge devant le lecteur -> La LED verte du lec-
®
®
grammation supplémentaire pour garantir l'accès aux pro- teur clignote rapidement
fessionnels. Il suffit simplement de la connecter à la platine – Passer les badges suivants à intervalle régulier
de rue en suivant le câblage ci-dessous. – Pour enregistrer, arrêter de passer des badges, attendre
quelques secondes que la LED s'éteigne.

®
Câblage de la centrale Vigik Hexact Light Module audio
®
(face arrière)

Mémoire Centrale Vigik ®

AC AC BP - L+ L- C R T
Alimentation
12 V AC/DC Bouton
poussoir
de porte
