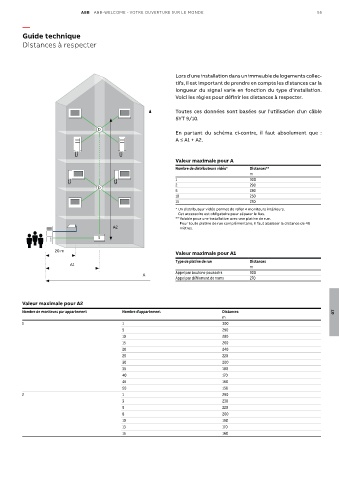

Page 57 - ABB-Welcome Votre ouverture sur le monde

ABB ABB-WELCOME - VOTRE OUVERTURE SUR LE MONDE 55

—
Guide technique
Distances à respecter

Lors d'une installation dans un immeuble de logements collec-
tifs, il est important de prendre en compte les distances car la
longueur du signal varie en fonction du type d'installation.
Voici les règles pour définir les distances à respecter.

Toutes ces données sont basées sur l'utilisation d'un câble
SYT 9/10.

D
En partant du schéma ci-contre, il faut absolument que :
ŵ á ŵ Å ŵ

Valeur maximale pour A
Nombre de distributeurs vidéo* Distances**
m
1 300
2 290
D
5 280
10 250
15 230
* Un distributeur vidéo permet de relier 4 moniteurs intérieurs.
Cet accessoire est obligatoire pour séparer le Bus.
** Valable pour une installation avec une platine de rue.
Pour toute platine de rue complémentaire, il faut abaisser la distance de 40
A2 mètres.

S
20 m
Valeur maximale pour A1
Type de platine de rue Distances
A1
m
Appel par boutons-poussoirs 300
A
Appel par défilement de noms 270

Valeur maximale pour A2
Nombre de moniteurs par appartement Nombre d'appartement Distances 07
m
1 1 300
5 290
10 280
15 260
20 240
25 220
30 200
35 180
40 170
45 160
50 150
2 1 290
3 230
5 220
8 200
10 190
13 170
15 160
