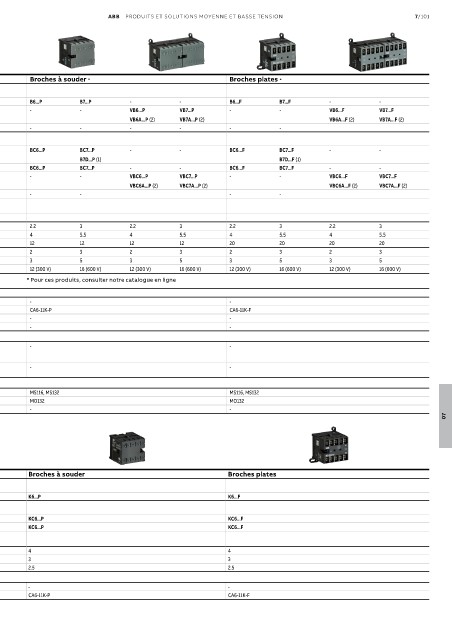

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/101

Bornes à vis Broches à souder * Broches plates *

Tension de commande AC
Contacteurs tripolaires Consommation bobine 3.5 W Type B6 B7 - - B6...P B7...P - - B6...F B7...F - -
Contacteurs inverseurs tripolaires Consommation bobine 3.5 W Type - - VB6 VB7 - - VB6...P VB7...P - - VB6...F VB7...F
VB6A (2) VB7A (2) VB6A...P (2) VB7A...P (2) VB6A...F (2) VB7A...F (2)
Contacteurs tétrapolaires Consommation bobine 3.5 W Type B6 B7 - - - - - - - -

Tension de commande DC
Contacteurs tripolaires Consommation bobine 3.5 W Type BC6 BC7 - - BC6...P BC7...P - - BC6...F BC7...F - -
B7D (1) B7D...P (1) B7D...F (1)
Contacteurs d'interface tripolaires Consommation bobine 1.4...2.4 W Type BC6 BC7 - - BC6...P BC7...P - - BC6...F BC7...F - -
Contacteurs inverseurs tripolaires Consommation bobine 3.5 W Type - - VBC6 VBC7 - - VBC6...P VBC7...P - - VBC6...F VBC7...F
VBC6A (2) VBC7A (2) VBC6A...P (2) VBC7A...P (2) VBC6A...F (2) VBC7A...F (2)
Contacteurs tétrapolaires Consommation bobine 3.5 W Type BC6 B7D - - - -
Types de large plage Températures et tensions de bobine Type - TBC7
étendues
Types d'automate Consommation bobine 1.7 W Type B6S (1) B7S (1)
IEC Puissance assignée d'emploi AC-3 220-230-240 V kW 2.2 3 2.2 3 2.2 3 2.2 3 2.2 3 2.2 3
380-400 V kW 4 5.5 4 5.5 4 5.5 4 5.5 4 5.5 4 5.5
Courant assigné d'emploi AC-1 400 V, θ ≤ 40 °C A 20 20 20 20 12 12 12 12 20 20 20 20
UL/ Puissance moteur triphasé 220-240 V AC hp 2 3 2 3 2 3 2 3 2 3 2 3
CSA 440-480 V AC hp 3 5 3 5 3 5 3 5 3 5 3 5
Courant "general use rating" A 12 (300 V) 16 (600 V) 12 (300 V) 16 (600 V) 12 (300 V) 16 (600 V) 12 (300 V) 16 (600 V) 12 (300 V) 16 (600 V) 12 (300 V) 16 (600 V)
(1) Avec limiteur de surtension intégré (2) Avec fonction de blocage de sécurité * Pour ces produits, consulter notre catalogue en ligne

Accessoires principaux
Blocs de contacts auxiliaires Montage frontal CAF6 - -
Montage latéral CA6 CA6-11K-P CA6-11K-F
Jeux de connexions Pour contacteurs inverseurs BSM6-30 - -
Limiteurs de surtension Varistance (AC / DC) RV-BC6 - -
Relais de protection
Relais de protection thermiques Classe 10 T16 - -
Protection thermique et protection contre les défauts de phase,
avec une seule configuration possible
Relais de protection électroniques Classe 10E, 20E, 30E E16DU - -
Avec une seule configuration possible
Disjoncteurs-moteurs
Protection thermique / magnétique Classe 10 MS116, MS132 MS116, MS132 MS116, MS132
Types magnétiques uniquement MO132 MO132 MO132
Pièce de connexion pour disjoncteurs-moteurs BEA7/132 - -
07

Bornes à vis Broches à souder Broches plates
Tension de commande AC
Contacteurs auxiliaires tétrapolaires Consommation bobine 3.5 W Type K6 K6...P K6...F
Tension de commande DC

Contacteurs auxiliaires tétrapolaires Consommation bobine 3.5 W Type KC6 KC6...P KC6...F
Contacteurs d'interface auxiliaires tétrapolaires Consommation bobine 1.4 ... 2.4 W Type KC6 KC6...P KC6...F
Types de large plage Températures Type TKC6
et tensions de bobine étendues
IEC Courant assigné d'emploi AC-15 220-230-240 V A 4 4 4
380-400 V A 3 3 3
Courant assigné d'emploi DC-13 24 V A 2.5 2.5 2.5
Accessoires principaux
Blocs de contacts auxiliaires Montage frontal CAF6 - -
Montage latéral CA6-11K CA6-11K-P CA6-11K-F
