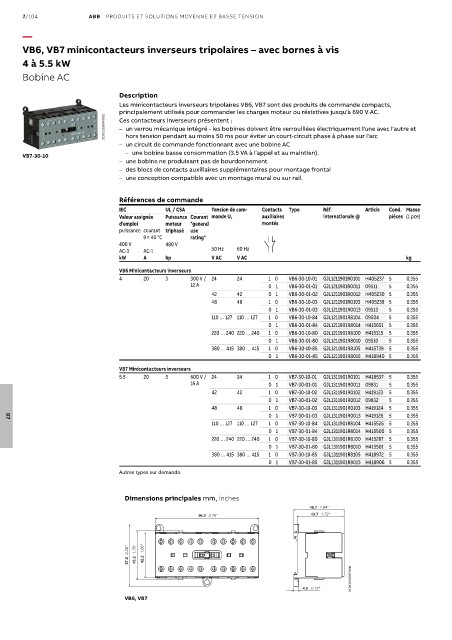

Page 1062 - Les indispensables 2021

7/104 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
VB6, VB7 minicontacteurs inverseurs tripolaires – avec bornes à vis
4 à 5.5 kW

Bobine AC

Description
Les minicontacteurs inverseurs tripolaires VB6, VB7 sont des produits de commande compacts,
principalement utilisés pour commander les charges moteur ou résistives jusqu'à 690 V AC.
2CDC211006F0011 Ces contacteurs inverseurs présentent :
– un verrou mécanique intégré - les bobines doivent être verrouillées électriquement l'une avec l'autre et
hors tension pendant au moins 50 ms pour éviter un court-circuit phase à phase sur l'arc
– un circuit de commande fonctionnant avec une bobine AC
– une bobine basse consommation (3.5 VA à l'appel et au maintien).
VB7-30-10
– une bobine ne produisant pas de bourdonnement
– des blocs de contacts auxiliaires supplémentaires pour montage frontal
– une conception compatible avec un montage mural ou sur rail.

Références de commande
IEC UL / CSA Tension de com- Contacts Type Réf. Article Cond. Masse
Valeur assignée Puissance Courant mande U c auxiliaires internationale @ pièces (1 pce)
d'emploi moteur "general montés
puissance courant triphasé use
θ ≤ 40 °C rating"
400 V 480 V
AC-3 AC-1 50 Hz 60 Hz
kW A hp V AC V AC kg
VB6 Minicontacteurs inverseurs
4 20 3 300 V / 24 24 1 0 VB6-30-10-01 GJL1211901R0101 H405237 5 0.355
12 A 0 1 VB6-30-01-01 GJL1211901R0011 09511 5 0.355
42 42 0 1 VB6-30-01-02 GJL1211901R0012 H405230 5 0.355
48 48 1 0 VB6-30-10-03 GJL1211901R0103 H405239 5 0.355
0 1 VB6-30-01-03 GJL1211901R0013 09513 5 0.355
110 … 127 110 … 127 1 0 VB6-30-10-84 GJL1211901R8104 09504 5 0.355
0 1 VB6-30-01-84 GJL1211901R8014 H415651 5 0.355
220 … 240 220 … 240 1 0 VB6-30-10-80 GJL1211901R8100 H415315 5 0.355
0 1 VB6-30-01-80 GJL1211901R8010 09510 5 0.355
380 … 415 380 … 415 1 0 VB6-30-10-85 GJL1211901R8105 H415739 5 0.355
0 1 VB6-30-01-85 GJL1211901R8015 H418940 5 0.355
VB7 Minicontacteurs inverseurs
5.5 20 5 600 V / 24 24 1 0 VB7-30-10-01 GJL1311901R0101 H418537 5 0.355
16 A 0 1 VB7-30-01-01 GJL1311901R0011 09831 5 0.355
42 42 1 0 VB7-30-10-02 GJL1311901R0102 H419123 5 0.355
0 1 VB7-30-01-02 GJL1311901R0012 09832 5 0.355
48 48 1 0 VB7-30-10-03 GJL1311901R0103 H419124 5 0.355
0 1 VB7-30-01-03 GJL1311901R0013 H419126 5 0.355
07
110 … 127 110 … 127 1 0 VB7-30-10-84 GJL1311901R8104 H415526 5 0.355
0 1 VB7-30-01-84 GJL1311901R8014 H415500 5 0.355
220 … 240 220 … 240 1 0 VB7-30-10-80 GJL1311901R8100 H415287 5 0.355
0 1 VB7-30-01-80 GJL1311901R8010 H415501 5 0.355
380 … 415 380 … 415 1 0 VB7-30-10-85 GJL1311901R8105 H418972 5 0.355
0 1 VB7-30-01-85 GJL1311901R8015 H418906 5 0.355
Autres types sur demande.

Dimensions principales mm, inches
46.7 1.84"
96.2 3.79" 43.7 1.72"

57.5 2.26" 45.2 1.78" 42.2 1.66"

2CDC212005F0011

4.5 0.18"
VB6, VB7
