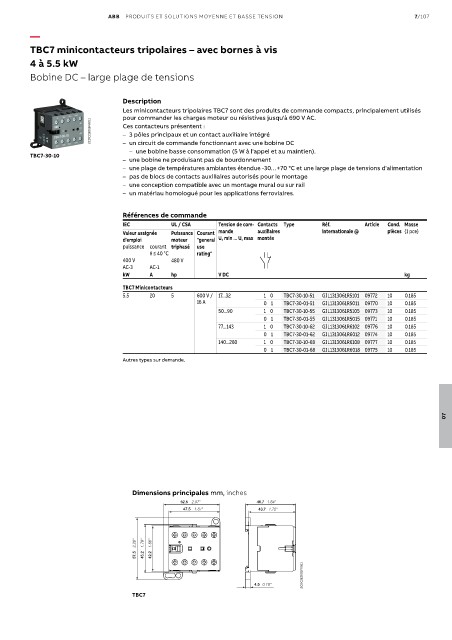

Page 1065 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/107

—
TBC7 minicontacteurs tripolaires – avec bornes à vis
4 à 5.5 kW

Bobine DC – large plage de tensions

Description
Les minicontacteurs tripolaires TBC7 sont des produits de commande compacts, principalement utilisés
pour commander les charges moteur ou résistives jusqu'à 690 V AC.
2CDC211015F0011 Ces contacteurs présentent :
– 3 pôles principaux et un contact auxiliaire intégré
– un circuit de commande fonctionnant avec une bobine DC
– une bobine basse consommation (5 W à l'appel et au maintien).
TBC7-30-10
– une bobine ne produisant pas de bourdonnement
– une plage de températures ambiantes étendue -30…+70 °C et une large plage de tensions d'alimentation
– pas de blocs de contacts auxiliaires autorisés pour le montage
– une conception compatible avec un montage mural ou sur rail
– un matériau homologué pour les applications ferroviaires.

Références de commande
IEC UL / CSA Tension de com- Contacts Type Réf. Article Cond. Masse
Valeur assignée Puissance Courant mande auxiliaires internationale @ pièces (1 pce)
d'emploi moteur "general U c min ... U c max montés
puissance courant triphasé use
θ ≤ 40 °C rating"
400 V 480 V
AC-3 AC-1
kW A hp V DC kg

TBC7 Minicontacteurs
5.5 20 5 600 V / 17...32 1 0 TBC7-30-10-51 GJL1313061R5101 09772 10 0.185
16 A 0 1 TBC7-30-01-51 GJL1313061R5011 09770 10 0.185
50...90 1 0 TBC7-30-10-55 GJL1313061R5105 09773 10 0.185
0 1 TBC7-30-01-55 GJL1313061R5015 09771 10 0.185
77...143 1 0 TBC7-30-10-62 GJL1313061R6102 09776 10 0.185
0 1 TBC7-30-01-62 GJL1313061R6012 09774 10 0.185
140...260 1 0 TBC7-30-10-68 GJL1313061R6108 09777 10 0.185
0 1 TBC7-30-01-68 GJL1313061R6018 09775 10 0.185
Autres types sur demande.

07

Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

2.26" 1.78" 1.66"
57.5 45.2 42.2
2CDC212001F0011

4.5 0.18"
TBC7
