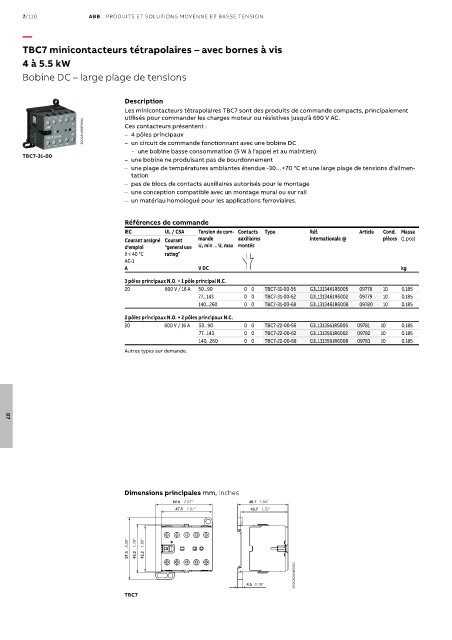

7/110 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
TBC7 minicontacteurs tétrapolaires – avec bornes à vis
4 à 5.5 kW

Bobine DC – large plage de tensions

Description
Les minicontacteurs tétrapolaires TBC7 sont des produits de commande compacts, principalement
utilisés pour commander les charges moteur ou résistives jusqu'à 690 V AC.
2CDC211026F0011 Ces contacteurs présentent :
– 4 pôles principaux
– un circuit de commande fonctionnant avec une bobine DC
– une bobine basse consommation (5 W à l'appel et au maintien).
TBC7-31-00
– une bobine ne produisant pas de bourdonnement
– une plage de températures ambiantes étendue -30…+70 °C et une large plage de tensions d'alimen-
tation
– pas de blocs de contacts auxiliaires autorisés pour le montage
– une conception compatible avec un montage mural ou sur rail
– un matériau homologué pour les applications ferroviaires.

Références de commande
IEC UL / CSA Tension de com- Contacts Type Réf. Article Cond. Masse
Courant assigné Courant mande auxiliaires internationale @ pièces (1 pce)
d'emploi "general use U c min ... U c max montés
θ ≤ 40 °C rating"
AC-1
A V DC kg
3 pôles principaux N.O. + 1 pôle principal N.C.
20 600 V / 16 A 50...90 0 0 TBC7-31-00-55 GJL1313461R5005 09778 10 0.185
77...143 0 0 TBC7-31-00-62 GJL1313461R6002 09779 10 0.185
140...260 0 0 TBC7-31-00-68 GJL1313461R6008 09780 10 0.185
2 pôles principaux N.O. + 2 pôles principaux N.C.
20 600 V / 16 A 50...90 0 0 TBC7-22-00-55 GJL1313561R5005 09781 10 0.185
77...143 0 0 TBC7-22-00-62 GJL1313561R6002 09782 10 0.185
140...260 0 0 TBC7-22-00-68 GJL1313561R6008 09783 10 0.185
Autres types sur demande.

07

Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

2.26" 1.78" 1.66"
57.5 45.2 42.2
2CDC212001F0011

4.5 0.18"
TBC7
