7/108 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

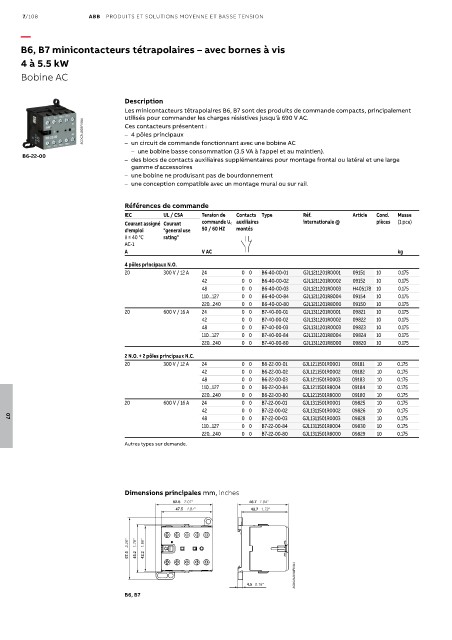

B6, B7 minicontacteurs tétrapolaires – avec bornes à vis
4 à 5.5 kW

Bobine AC

Description
Les minicontacteurs tétrapolaires B6, B7 sont des produits de commande compacts, principalement
utilisés pour commander les charges résistives jusqu'à 690 V AC.
2CDC211028F0011 Ces contacteurs présentent :
– 4 pôles principaux
– un circuit de commande fonctionnant avec une bobine AC
– une bobine basse consommation (3.5 VA à l'appel et au maintien).
B6-22-00
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large
gamme d'accessoires
– une bobine ne produisant pas de bourdonnement
– une conception compatible avec un montage mural ou sur rail.

Références de commande
IEC UL / CSA Tension de Contacts Type Réf. Article Cond. Masse
Courant assigné Courant commande U c auxiliaires internationale @ pièces (1 pce)
d'emploi "general use 50 / 60 HZ montés
θ ≤ 40 °C rating"
AC-1
A V AC kg
4 pôles principaux N.O.
20 300 V / 12 A 24 0 0 B6-40-00-01 GJL1211201R0001 09151 10 0.175
42 0 0 B6-40-00-02 GJL1211201R0002 09152 10 0.175
48 0 0 B6-40-00-03 GJL1211201R0003 H405178 10 0.175
110...127 0 0 B6-40-00-84 GJL1211201R8004 09154 10 0.175
220...240 0 0 B6-40-00-80 GJL1211201R8000 09150 10 0.175
20 600 V / 16 A 24 0 0 B7-40-00-01 GJL1311201R0001 09821 10 0.175
42 0 0 B7-40-00-02 GJL1311201R0002 09822 10 0.175
48 0 0 B7-40-00-03 GJL1311201R0003 09823 10 0.175
110...127 0 0 B7-40-00-84 GJL1311201R8004 09824 10 0.175
220...240 0 0 B7-40-00-80 GJL1311201R8000 09820 10 0.175
2 N.O. + 2 pôles principaux N.C.
20 300 V / 12 A 24 0 0 B6-22-00-01 GJL1211501R0001 09181 10 0.175
42 0 0 B6-22-00-02 GJL1211501R0002 09182 10 0.175
48 0 0 B6-22-00-03 GJL1211501R0003 09183 10 0.175
110...127 0 0 B6-22-00-84 GJL1211501R8004 09184 10 0.175
220...240 0 0 B6-22-00-80 GJL1211501R8000 09180 10 0.175
20 600 V / 16 A 24 0 0 B7-22-00-01 GJL1311501R0001 09825 10 0.175
42 0 0 B7-22-00-02 GJL1311501R0002 09826 10 0.175
48 0 0 B7-22-00-03 GJL1311501R0003 09828 10 0.175
07
110...127 0 0 B7-22-00-84 GJL1311501R8004 09830 10 0.175
220...240 0 0 B7-22-00-80 GJL1311501R8000 09829 10 0.175
Autres types sur demande.

Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

2.26" 1.78" 1.66"
57.5 45.2 42.2
2CDC212001F0011

4.5 0.18"
B6, B7
