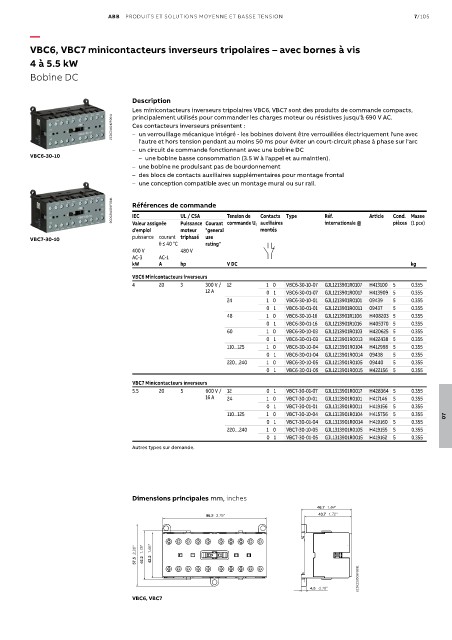

Page 1063 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/105

—
VBC6, VBC7 minicontacteurs inverseurs tripolaires – avec bornes à vis
4 à 5.5 kW

Bobine DC

Description
Les minicontacteurs inverseurs tripolaires VBC6, VBC7 sont des produits de commande compacts,
principalement utilisés pour commander les charges moteur ou résistives jusqu'à 690 V AC.
2CDC211042F0011 Ces contacteurs inverseurs présentent :
– un verrouillage mécanique intégré - les bobines doivent être verrouillées électriquement l'une avec
l'autre et hors tension pendant au moins 50 ms pour éviter un court-circuit phase à phase sur l'arc
– un circuit de commande fonctionnant avec une bobine DC
VBC6-30-10 – une bobine basse consommation (3.5 W à l'appel et au maintien).
– une bobine ne produisant pas de bourdonnement
– des blocs de contacts auxiliaires supplémentaires pour montage frontal
– une conception compatible avec un montage mural ou sur rail.
2CDC211001F0011 Références de commande Tension de Contacts Type Réf. Article Cond. Masse

UL / CSA
IEC
Valeur assignée
montés
moteur
d'emploi Puissance Courant commande U c auxiliaires internationale @ pièces (1 pce)
"general
VBC7-30-10 puissance courant triphasé use
θ ≤ 40 °C rating"
400 V 480 V
AC-3 AC-1
kW A hp V DC kg
VBC6 Minicontacteurs inverseurs
4 20 3 300 V / 12 1 0 VBC6-30-10-07 GJL1213901R0107 H413100 5 0.355
12 A 0 1 VBC6-30-01-07 GJL1213901R0017 H413909 5 0.355
24 1 0 VBC6-30-10-01 GJL1213901R0101 09439 5 0.355
0 1 VBC6-30-01-01 GJL1213901R0011 09437 5 0.355
48 1 0 VBC6-30-10-16 GJL1213901R1106 H408203 5 0.355
0 1 VBC6-30-01-16 GJL1213901R1016 H405370 5 0.355
60 1 0 VBC6-30-10-03 GJL1213901R0103 H420625 5 0.355
0 1 VBC6-30-01-03 GJL1213901R0013 H422438 5 0.355
110...125 1 0 VBC6-30-10-04 GJL1213901R0104 H412998 5 0.355
0 1 VBC6-30-01-04 GJL1213901R0014 09438 5 0.355
220…240 1 0 VBC6-30-10-05 GJL1213901R0105 09440 5 0.355
0 1 VBC6-30-01-05 GJL1213901R0015 H422156 5 0.355
VBC7 Minicontacteurs inverseurs
5.5 20 5 600 V / 12 0 1 VBC7-30-01-07 GJL1313901R0017 H428364 5 0.355
16 A 24 1 0 VBC7-30-10-01 GJL1313901R0101 H417146 5 0.355
0 1 VBC7-30-01-01 GJL1313901R0011 H419156 5 0.355
110...125 1 0 VBC7-30-10-04 GJL1313901R0104 H415756 5 0.355 07
0 1 VBC7-30-01-04 GJL1313901R0014 H419160 5 0.355
220…240 1 0 VBC7-30-10-05 GJL1313901R0105 H419155 5 0.355
0 1 VBC7-30-01-05 GJL1313901R0015 H419162 5 0.355
Autres types sur demande.

Dimensions principales mm, inches
46.7 1.84"
96.2 3.79" 43.7 1.72"

57.5 2.26" 45.2 1.78" 42.2 1.66"

2CDC212005F0011

4.5 0.18"
VBC6, VBC7
