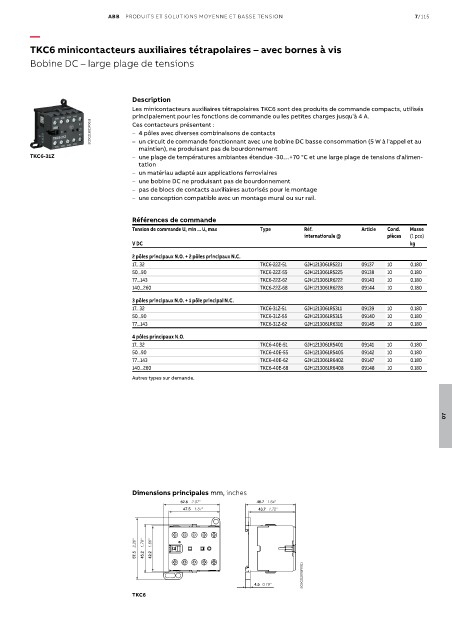

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/115

—
TKC6 minicontacteurs auxiliaires tétrapolaires – avec bornes à vis

Bobine DC – large plage de tensions

Description
Les minicontacteurs auxiliaires tétrapolaires TKC6 sont des produits de commande compacts, utilisés
principalement pour les fonctions de commande ou les petites charges jusqu'à 4 A.
2CDC211021F0011 Ces contacteurs présentent :
– 4 pôles avec diverses combinaisons de contacts
– un circuit de commande fonctionnant avec une bobine DC basse consommation (5 W à l'appel et au
maintien), ne produisant pas de bourdonnement
TKC6-31Z – une plage de températures ambiantes étendue -30…+70 °C et une large plage de tensions d'alimen-
tation
– un matériau adapté aux applications ferroviaires
– une bobine DC ne produisant pas de bourdonnement
– pas de blocs de contacts auxiliaires autorisés pour le montage
– une conception compatible avec un montage mural ou sur rail.

Références de commande
Tension de commande U c min ... U c max Type Réf. Article Cond. Masse
internationale @ pièces (1 pce)
V DC kg

2 pôles principaux N.O. + 2 pôles principaux N.C.
17...32 TKC6-22Z-51 GJH1213061R5221 09137 10 0.180
50...90 TKC6-22Z-55 GJH1213061R5225 09138 10 0.180
77...143 TKC6-22Z-62 GJH1213061R6222 09143 10 0.180
140...260 TKC6-22Z-68 GJH1213061R6228 09144 10 0.180
3 pôles principaux N.O. + 1 pôle principal N.C.
17...32 TKC6-31Z-51 GJH1213061R5311 09139 10 0.180
50...90 TKC6-31Z-55 GJH1213061R5315 09140 10 0.180
77...143 TKC6-31Z-62 GJH1213061R6312 09145 10 0.180
4 pôles principaux N.O.
17...32 TKC6-40E-51 GJH1213061R5401 09141 10 0.180
50...90 TKC6-40E-55 GJH1213061R5405 09142 10 0.180
77...143 TKC6-40E-62 GJH1213061R6402 09147 10 0.180
140...260 TKC6-40E-68 GJH1213061R6408 09148 10 0.180
Autres types sur demande.

07

Dimensions principales mm, inches
52.5 2.07" 46.7 1.84"
47.5 1.87" 43.7 1.72"

2.26" 1.78" 1.66"
57.5 45.2 42.2
2CDC212001F0011

4.5 0.18"
TKC6
