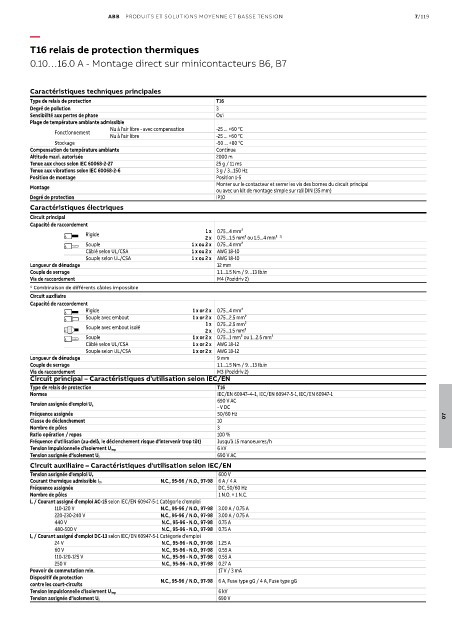

ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION                             7/119

         —
         T16 relais de protection thermiques

         0.10…16.0 A - Montage direct sur minicontacteurs B6, B7


         Caractéristiques techniques principales
         Type de relais de protection                     T16
         Degré de pollution                               3
         Sensibilité aux pertes de phase                  Oui
         Plage de température ambiante admissible
                              Nu à l'air libre - avec compensation  -25 ... +60 °C
               Fonctionnement
                              Nu à l'air libre            -25 ... +60 °C
               Stockage                                   -50 ... +80 °C
         Compensation de température ambiante             Continue
         Altitude maxi. autorisée                         2000 m
         Tenue aux chocs selon IEC 60068-2-27             25 g / 11 ms
         Tenue aux vibrations selon IEC 60068-2-6         3 g / 3...150 Hz
         Position de montage                              Position 1-5
                                                          Monter sur le contacteur et serrer les vis des bornes du circuit principal
         Montage
                                                          ou avec un kit de montage simple sur rail DIN (35 mm)
         Degré de protection                              IP10
         Caractéristiques électriques
         Circuit principal
         Capacité de raccordement
                                                       1 x 0.75...4 mm²
                        Rigide                                             1)
                                                       2 x 0.75...1.5 mm² ou 1.5...4 mm²
                        Souple                      1 x ou 2 x 0.75...4 mm²
                        Câblé selon UL/CSA          1 x ou 2 x AWG 18-10
                        Souple selon UL/CSA         1 x ou 2 x AWG 18-10
         Longueur de dénudage                             12 mm
         Couple de serrage                                1.1...1.5 Nm / 9…13 Ib.in
         Vis de raccordement                              M4 (Pozidriv 2)
         1)  Combinaison de différents câbles impossible
         Circuit auxiliaire
         Capacité de raccordement
                        Rigide                      1 x or 2 x 0.75...4 mm²
                        Souple avec embout          1 x or 2 x 0.75...2.5 mm²
                                                       1 x 0.75...2.5 mm²
                        Souple avec embout isolé
                                                       2 x 0.75...1.5 mm²
                        Souple                      1 x or 2 x 0.75...1 mm² ou 1...2.5 mm²
                        Câblé selon UL/CSA          1 x or 2 x AWG 18-12
                        Souple selon UL/CSA         1 x or 2 x AWG 18-12
         Longueur de dénudage                             9 mm
         Couple de serrage                                1.1...1.5 Nm / 9…13 Ib.in
         Vis de raccordement                              M3 (Pozidriv 2)
         Circuit principal – Caractéristiques d'utilisation selon IEC/EN
         Type de relais de protection                     T16
         Normes                                           IEC/EN 60947–4–1, IEC/EN 60947-5-1, IEC/EN 60947-1
                                                          690 V AC
         Tension assignée d'emploi U e
                                                          - V DC
         Fréquence assignée                               50/60 Hz                                                    07
         Classe de déclenchement                          10
         Nombre de pôles                                  3
         Ratio opération / repos                          100 %
         Fréquence d'utilisation (au-delà, le déclenchement risque d'intervenir trop tôt)  Jusqu'à 15 manoeuvres/h
         Tension impulsionnelle d'isolement U imp         6 kV
                                                          690 V AC
         Tension assignée d'isolement U i
         Circuit auxiliaire – Caractéristiques d'utilisation selon IEC/EN
                                                           600 V
         Tension assignée d'emploi U e
         Courant thermique admissible I th  N.C., 95-96 / N.O., 97-98 6 A / 4 A
         Fréquence assignée                                DC, 50/60 Hz
         Nombre de pôles                                   1 N.O. + 1 N.C.
         I e / Courant assigné d'emploi AC-15 selon IEC/EN 60947-5-1 Catégorie d'emploi
               110-120 V                   N.C., 95-96 / N.O., 97-98 3.00 A / 0.75 A
               220-230-240 V               N.C., 95-96 / N.O., 97-98 3.00 A / 0.75 A
               440 V                        N.C., 95-96 - N.O., 97-98 0.75 A
               480-500 V                    N.C., 95-96 - N.O., 97-98 0.75 A
         I e / Courant assigné d'emploi DC-13 selon IEC/EN 60947-5-1 Catégorie d'emploi
               24 V                         N.C., 95-96 - N.O., 97-98 1.25 A
               60 V                         N.C., 95-96 - N.O., 97-98 0.55 A
               110-120-125 V                N.C., 95-96 - N.O., 97-98 0.55 A
               250 V                        N.C., 95-96 - N.O., 97-98 0.27 A
         Pouvoir de commutation min.                       17 V / 3 mA
         Dispositif de protection          N.C., 95-96 / N.O., 97-98 6 A, Fuse type gG / 4 A, Fuse type gG
         contre les court-circuits
                                                           6 kV
         Tension impulsionnelle d'isolement U imp
                                                           690 V
         Tension assignée d'isolement U i
