7/118 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

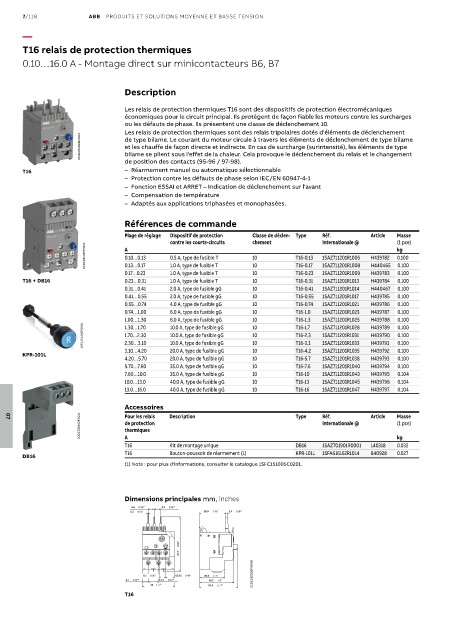

T16 relais de protection thermiques

0.10…16.0 A - Montage direct sur minicontacteurs B6, B7

Description

Les relais de protection thermiques T16 sont des dispositifs de protection électromécaniques
économiques pour le circuit principal. Ils protègent de façon fiable les moteurs contre les surcharges
ou les défauts de phase. Ils présentent une classe de déclenchement 10.
Les relais de protection thermiques sont des relais tripolaires dotés d'éléments de déclenchement
2CDC231009F0013 de type bilame. Le courant du moteur circule à travers les éléments de déclenchement de type bilame
et les chauffe de façon directe et indirecte. En cas de surcharge (surintensité), les éléments de type
bilame se plient sous l'effet de la chaleur. Cela provoque le déclenchement du relais et le changement
de position des contacts (95-96 / 97-98).
T16 – Réarmement manuel ou automatique sélectionnable
– Protection contre les défauts de phase selon IEC/EN 60947-4-1
– Fonction ESSAI et ARRET – Indication de déclenchement sur l'avant
– Compensation de température
– Adaptés aux applications triphasées et monophasées.

Références de commande
Plage de réglage Dispositif de protection Classe de déclen- Type Réf. Article Masse
contre les courts-circuits chement internationale @ (1 pce)
2CDC231025F0013 0.10…0.13 0.5 A, type de fusible T 10 T16-0.13 1SAZ711201R1005 H439782 0.100
kg
A
H440465
0.100
T16-0.17
10
0.13…0.17
1.0 A, type de fusible T
1SAZ711201R1008
0.17…0.23 1.0 A, type de fusible T 10 T16-0.23 1SAZ711201R1009 H439783 0.100
T16 + DB16 0.23…0.31 1.0 A, type de fusible T 10 T16-0.31 1SAZ711201R1013 H439784 0.100
0.31…0.41 2.0 A, type de fusible gG 10 T16-0.41 1SAZ711201R1014 H440467 0.100
0.41…0.55 2.0 A, type de fusible gG 10 T16-0.55 1SAZ711201R1017 H439785 0.100
0.55…0.74 4.0 A, type de fusible gG 10 T16-0.74 1SAZ711201R1021 H439786 0.100
0.74…1.00 6.0 A, type de fusible gG 10 T16-1.0 1SAZ711201R1023 H439787 0.100
1.00…1.30 6.0 A, type de fusible gG 10 T16-1.3 1SAZ711201R1025 H439788 0.100
1SFC151402F0001 1.70…2.30 10.0 A, type de fusible gG 10 T16-2.3 1SAZ711201R1031 H439790 0.100
1.30…1.70
T16-1.7
10.0 A, type de fusible gG
10
0.100
1SAZ711201R1028
H439789
0.100
H439791
10.0 A, type de fusible gG
10
T16-3.1
1SAZ711201R1033
2.30…3.10
KPR-101L 3.10…4.20 20.0 A, type de fusible gG 10 T16-4.2 1SAZ711201R1035 H439792 0.100
4.20…5.70 20.0 A, type de fusible gG 10 T16-5.7 1SAZ711201R1038 H439793 0.100
5.70…7.60 35.0 A, type de fusible gG 10 T16-7.6 1SAZ711201R1040 H439794 0.100
7.60…10.0 35.0 A, type de fusible gG 10 T16-10 1SAZ711201R1043 H439795 0.104
10.0…13.0 40.0 A, type de fusible gG 10 T16-13 1SAZ711201R1045 H439796 0.104
13.0…16.0 40.0 A, type de fusible gG 10 T16-16 1SAZ711201R1047 H439797 0.104
Accessoires Description Type Réf. Article Masse
2CDC231002F0011 de protection internationale @ (1 pce)
Pour les relais
07
thermiques
A
kg
T16 Kit de montage unique DB16 1SAZ701901R0001 140318 0.032
T16 Bouton-poussoir de réarmement (1) KPR-101L 1SFA616162R1014 840928 0.027
DB16
(1) Note : pour plus d'informations, consulter le catalogue 1SFC151005C0201.
Dimensions principales mm, inches
8.6 0.34" 9.1 0.36"
1.2 0.05" 36.9 1.45" 2.4 0.09"
3.02"
76.7
2CDC232008F0008
9.1 0.36" 12.35 0.49" 35.6 1.4"
8.1 0.32" 14.4 0.57" 48.2 1.9"
45 1.77" 53.5 2.11"
T16
