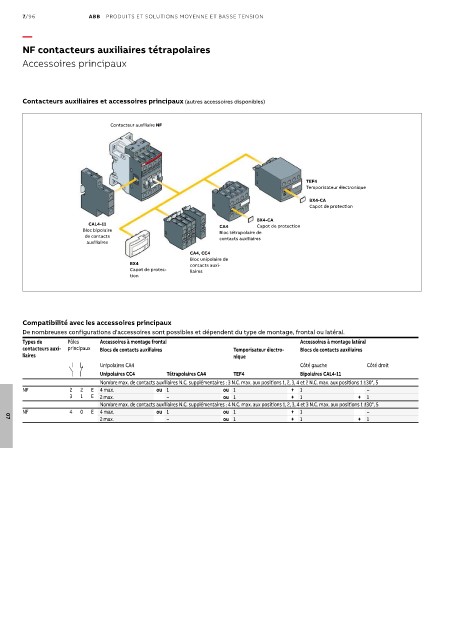

7/96 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
NF contacteurs auxiliaires tétrapolaires

Accessoires principaux

Contacteurs auxiliaires et accessoires principaux (autres accessoires disponibles)

Contacteur auxiliaire NF

TEF4
Temporisateur électronique
BX4-CA
Capot de protection
BX4-CA
CAL4-11 CA4 Capot de protection
Bloc bipolaire Bloc tétrapolaire de
de contacts contacts auxiliaires
auxiliaires
CA4, CC4
Bloc unipolaire de
BX4 contacts auxi-
Capot de protec- liaires
tion

Compatibilité avec les accessoires principaux
De nombreuses configurations d'accessoires sont possibles et dépendent du type de montage, frontal ou latéral.
Types de Pôles Accessoires à montage frontal Accessoires à montage latéral
contacteurs auxi- principaux Blocs de contacts auxiliaires Temporisateur électro- Blocs de contacts auxiliaires
liaires nique
Unipolaires CA4 Côté gauche Côté droit
Unipolaires CC4 Tétrapolaires CA4 TEF4 Bipolaires CAL4-11
Nombre max. de contacts auxiliaires N.C. supplémentaires : 3 N.C. max. aux positions 1, 2, 3, 4 et 2 N.C. max. aux positions 1 ±30°, 5
NF 2 2 E 4 max. ou 1 ou 1 + 1 –
3 1 E 2 max. – ou 1 + 1 + 1
Nombre max. de contacts auxiliaires N.C. supplémentaires : 4 N.C. max. aux positions 1, 2, 3, 4 et 3 N.C. max. aux positions 1 ±30°, 5
NF 4 0 E 4 max. ou 1 ou 1 + 1 –
2 max. – ou 1 + 1 + 1
