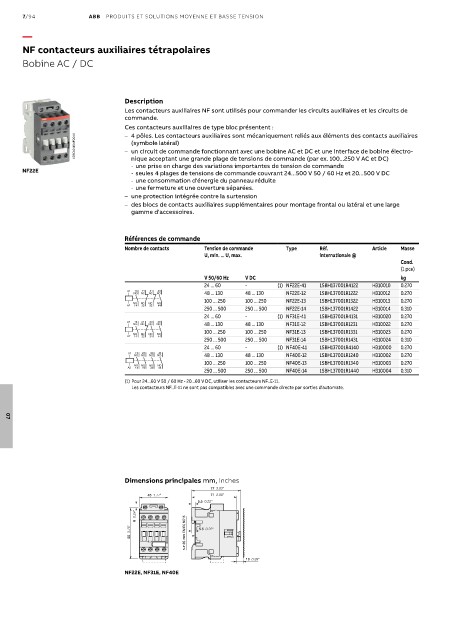

7/94 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
NF contacteurs auxiliaires tétrapolaires

Bobine AC / DC

Description
Les contacteurs auxiliaires NF sont utilisés pour commander les circuits auxiliaires et les circuits de
commande.
Ces contacteurs auxiliaires de type bloc présentent :
– 4 pôles. Les contacteurs auxiliaires sont mécaniquement reliés aux éléments des contacts auxiliaires
1SBC101104F0014 – un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électro-
(symbole latéral)
nique acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC)
- une prise en charge des variations importantes de tension de commande
NF22E - seules 4 plages de tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
- une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées.
– une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large
gamme d'accessoires.

Références de commande
Nombre de contacts Tension de commande Type Réf. Article Masse
U c min. ... U c max. internationale @
Cond.
(1 pce)
V 50/60 Hz V DC kg
24 ... 60 - (1) NF22E-41 1SBH137001R4122 H310010 0.270
A1 13 21 31 43
NO NC NC NO 48 ... 130 48 ... 130 NF22E-12 1SBH137001R1222 H310012 0.270
100 ... 250 100 ... 250 NF22E-13 1SBH137001R1322 H310013 0.270
NO NC NC NO
A2 14 22 32 44
250 ... 500 250 ... 500 NF22E-14 1SBH137001R1422 H310014 0.310
24 ... 60 - (1) NF31E-41 1SBH137001R4131 H310020 0.270
A1 13 21 33 43
NO NC NO NO 48 ... 130 48 ... 130 NF31E-12 1SBH137001R1231 H310022 0.270
100 ... 250 100 ... 250 NF31E-13 1SBH137001R1331 H310023 0.270
NO NC NO NO
A2 14 22 34 44
250 ... 500 250 ... 500 NF31E-14 1SBH137001R1431 H310024 0.310
24 ... 60 - (1) NF40E-41 1SBH137001R4140 H310000 0.270
A1 13 23 33 43
NO NO NO NO 48 ... 130 48 ... 130 NF40E-12 1SBH137001R1240 H310002 0.270
100 ... 250 100 ... 250 NF40E-13 1SBH137001R1340 H310003 0.270
NO NO NO NO
A2 14 24 34 44
250 ... 500 250 ... 500 NF40E-14 1SBH137001R1440 H310004 0.310
(1) Pour 24...60 V 50 / 60 Hz - 20...60 V DC, utiliser les contacteurs NF..E-11.
Les contacteurs NF..E-11 ne sont pas compatibles avec une commande directe par sorties d'automate.
07

Dimensions principales mm, inches
77 3.03"
35 1.38"
45 1.77" 71 2.80" 2 x
ø 4.2 0.17"
5.5 0.22" M4 8-32 UNC
6 0.24"
80 3.15" 35 mm EN/IEC 60715 5.5 0.22" 60 2.36" 70 2.76"

5 0.20"

10 0.39"
5 0.20"
NF22E, NF31E, NF40E
