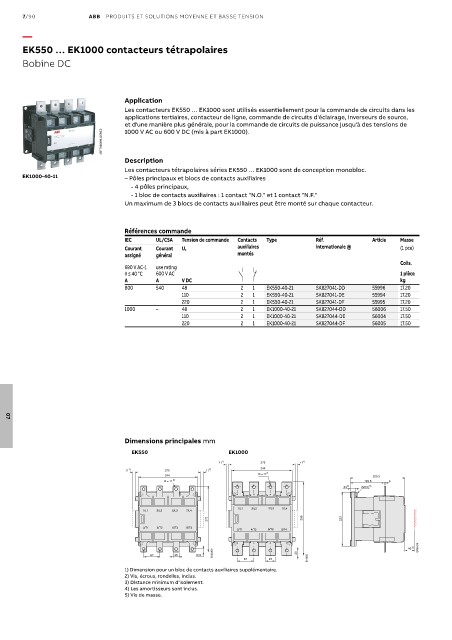

7/90 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
EK550 … EK1000 contacteurs tétrapolaires

Bobine DC

Application
Les contacteurs EK550 … EK1000 sont utilisés essentiellement pour la commande de circuits dans les
applications tertiaires, contacteur de ligne, commande de circuits d'éclairage, inverseurs de source,
et d'une manière plus générale, pour la commande de circuits de puissance jusqu'à des tensions de
1000 V AC ou 600 V DC (mis à part EK1000).
1SFT98099-069C2

Description
Les contacteurs tétrapolaires séries EK550 … EK1000 sont de conception monobloc.
EK1000-40-11 – Pôles principaux et blocs de contacts auxiliaires
- 4 pôles principaux,
- 1 bloc de contacts auxiliaires : 1 contact "N.O." et 1 contact "N.F."
Un maximum de 3 blocs de contacts auxiliaires peut être monté sur chaque contacteur.

Références commande
IEC UL/CSA Tension de commande Contacts Type Réf. Article Masse
Courant Courant U c auxiliaires internationale @ (1 pce)
assigné général montés
Colis.
690 V AC-1 use rating
θ ≤ 40 °C 600 V AC 1 pièce
A A V DC kg
800 540 48 2 1 EK550-40-21 SK827041-DD 55996 17.20
110 2 1 EK550-40-21 SK827041-DE 55994 17.20
220 2 1 EK550-40-21 SK827041-DF 55995 17.20
1000 – 48 2 1 EK1000-40-21 SK827044-DD 56006 17.50
110 2 1 EK1000-40-21 SK827044-DE 56004 17.50
220 2 1 EK1000-40-21 SK827044-DF 56005 17.50

07

Dimensions principales mm
EK550 EK1000
11 1) 270 11 1)
11 1) 270 11 1) 244
244 D = 11 2) 225.5
D = 11 2) 139.5 6
23 4) (M10) 5)

1/L1 3/L2 5/L3 7/L4
1/L1 3/L2 5/L3 7/L4
272 299 223
2/T1 4/T2 6/T3 8/T4
2/T1 4/T2 6/T3 8/T4

40 3) E0264D6
E0263D6 20
67 25 12.5
67 40 E1692D
1) Dimension pour un bloc de contacts auxiliaires supplémentaire.
2) Vis, écrous, rondelles, inclus.
3) Distance minimum d'isolement.
4) Les amortisseurs sont inclus.
5) Vis de masse.
