ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/85

—

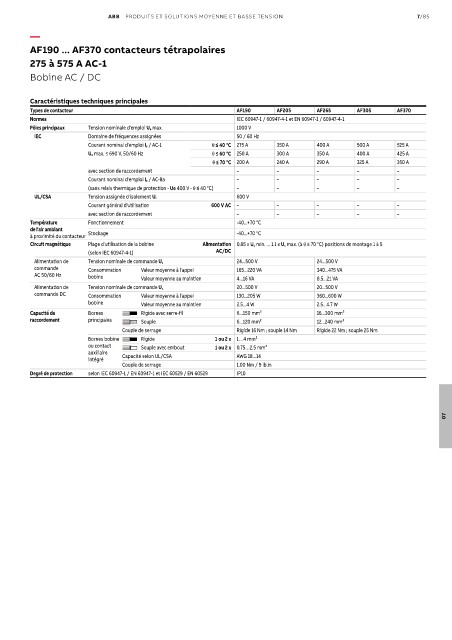

AF190 ... AF370 contacteurs tétrapolaires
275 à 575 A AC-1

Bobine AC / DC

Caractéristiques techniques principales
Types de contacteur AF190 AF205 AF265 AF305 AF370
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1
Pôles principaux Tension nominale d'emploi U e max. 1000 V
IEC Domaine de fréquences assignées 50 / 60 Hz
Courant nominal d'emploi I e / AC-1 θ ≤ 40 °C 275 A 350 A 400 A 500 A 525 A
U e max. ≤ 690 V, 50/60 Hz θ ≤ 60 °C 250 A 300 A 350 A 400 A 425 A
θ ≤ 70 °C 200 A 240 A 290 A 325 A 350 A
avec section de raccordement – – – – –
Courant nominal d'emploi I e / AC-8a – – – – –
(sans relais thermique de protection - Ue 400 V - θ ≤ 40 °C) – – – – –
UL/CSA Tension assignée d'isolement U i 600 V
Courant général d'utilisation 600 V AC – – – – –
avec section de raccordement – – – – –
Température Fonctionnement -40...+70 °C
de l'air ambiant
à proximité du contacteur Stockage -40...+70 °C
Circuit magnétique Plage d'utilisation de la bobine Alimentation 0.85 x U c min. ... 1.1 x U c max. (à θ ≤ 70 °C) positions de montage 1 à 5
(selon IEC 60947-4-1) AC/DC
Alimentation de Tension nominale de commande U c 24...500 V 24...500 V
commande Consommation Valeur moyenne à l'appel 165...220 VA 340...475 VA
AC 50/60 Hz bobine Valeur moyenne au maintien 4...16 VA 8.5...21 VA
Alimentation de Tension nominale de commande U c 20...500 V 20...500 V
commande DC Consommation Valeur moyenne à l'appel 130...205 W 360...600 W
bobine Valeur moyenne au maintien 2.5...4 W 2.5...4.7 W
Capacité de Bornes Rigide avec serre-fil 6...150 mm² 16...300 mm²
raccordement principales Souple 6...120 mm² 12...240 mm²
Couple de serrage Rigide 16 Nm ; souple 14 Nm Rigide 22 Nm ; souple 25 Nm
Bornes bobine Rigide 1 ou 2 x 1…4 mm²
ou contact Souple avec embout 1 ou 2 x 0.75…2.5 mm²
auxiliaire
intégré Capacité selon UL/CSA AWG 18...14
Couple de serrage 1.00 Nm / 9 lb.in
Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP10
