7/80 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

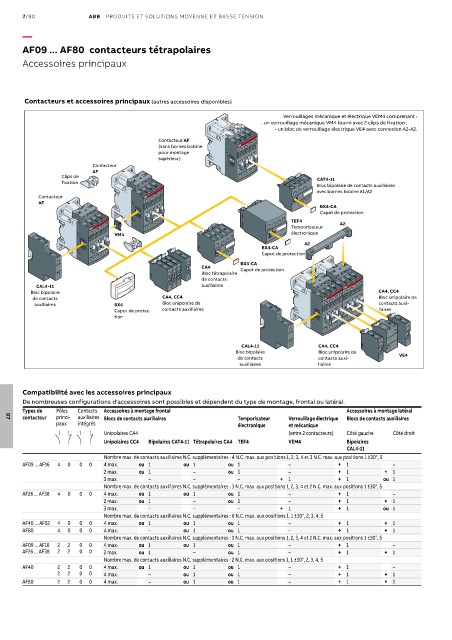

AF09 ... AF80 contacteurs tétrapolaires

Accessoires principaux

Contacteurs et accessoires principaux (autres accessoires disponibles)

Verrouillages mécanique et électrique VEM4 comprenant :
- un verrouillage mécanique VM4 fourni avec 2 clips de fixation ;
- un bloc de verrouillage électrique VE4 avec connexion A2-A2.
Contacteur AF
(sans bornes bobine
pour montage
supérieur)
Contacteur
AF
Clips de CAT4-11
fixation
Bloc bipolaire de contacts auxiliaires
avec bornes bobine A1/A2
Contacteur
AF
BX4-CA
Capot de protection
TEF4 A2
Temporisateur
VM4 électronique
A2
BX4-CA
Capot de protection
BX4-CA
CA4 Capot de protection
Bloc tétrapolaire
de contacts
CAL4-11 auxiliaires
Bloc bipolaire CA4, CC4
de contacts CA4, CC4 Bloc unipolaire de
auxiliaires BX4 Bloc unipolaire de contacts auxi-
Capot de protec- contacts auxiliaires liaires
tion

CAL4-11 CA4, CC4
Bloc bipolaire Bloc unipolaire de VE4
de contacts contacts auxi-
auxiliaires liaires

Compatibilité avec les accessoires principaux
De nombreuses configurations d'accessoires sont possibles et dépendent du type de montage, frontal ou latéral.
Types de Pôles Contacts Accessoires à montage frontal Accessoires à montage latéral
contacteur princi- auxiliaires Blocs de contacts auxiliaires Temporisateur Verrouillage électrique Blocs de contacts auxiliaires
07
paux intégrés électronique et mécanique
Unipolaires CA4 (entre 2 contacteurs) Côté gauche Côté droit
Unipolaires CC4 Bipolaires CAT4-11 Tétrapolaires CA4 TEF4 VEM4 Bipolaires
CAL4-11
Nombre max. de contacts auxiliaires N.C. supplémentaires : 4 N.C. max. aux positions 1, 2, 3, 4 et 3 N.C. max. aux positions 1 ±30°, 5
AF09 ... AF16 4 0 0 0 4 max. ou 1 ou 1 ou 1 – + 1 –
2 max. ou 1 – ou 1 – + 1 + 1
3 max. – – – + 1 + 1 ou 1
Nombre max. de contacts auxiliaires N.C. supplémentaires : 3 N.C. max. aux positions 1, 2, 3, 4 et 2 N.C. max. aux positions 1 ±30°, 5
AF26 ... AF38 4 0 0 0 4 max. ou 1 ou 1 ou 1 – + 1 –
2 max. ou 1 – ou 1 – + 1 + 1
3 max. – – – + 1 + 1 ou 1
Nombre max. de contacts auxiliaires N.C. supplémentaires : 6 N.C. max. aux positions 1, 1 ±30°, 2, 3, 4, 5
AF40 ... AF52 4 0 0 0 4 max. ou 1 ou 1 ou 1 – + 1 + 1
AF80 4 0 0 0 4 max. – ou 1 ou 1 – + 1 + 1
Nombre max. de contacts auxiliaires N.C. supplémentaires : 3 N.C. max. aux positions 1, 2, 3, 4 et 2 N.C. max. aux positions 1 ±30°, 5
AF09 ... AF16 2 2 0 0 4 max. ou 1 ou 1 ou 1 – + 1 –
AF26 ... AF38 2 2 0 0 2 max. ou 1 – ou 1 – + 1 + 1
Nombre max. de contacts auxiliaires N.C. supplémentaires : 2 N.C. max. aux positions 1, 1 ±30°, 2, 3, 4, 5
AF40 2 2 0 0 4 max. ou 1 ou 1 ou 1 – + 1 –
2 2 0 0 4 max. – ou 1 ou 1 – + 1 + 1
AF80 2 2 0 0 4 max. – ou 1 ou 1 – + 1 + 1
